    Produkt je možno objednat jen jako součást konfigurace

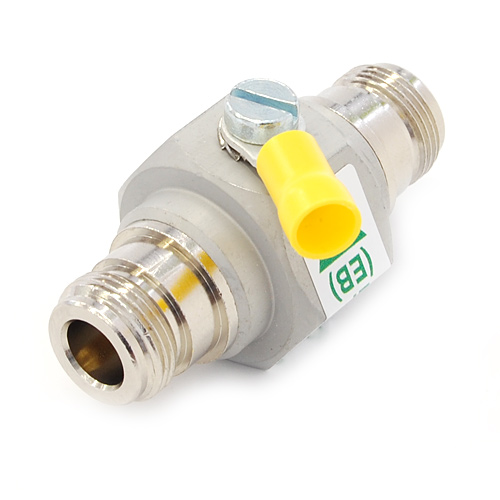

    Přepěťová ochrana ZSPKO-N-050-0,5G-B N-F/N-F

    Přepěťová ochrana ZSPKO-N-050-0,5G-B N-F/N-F

    Výrobce
    BROK
    Kód
    1103003B

      Podrobnosti o produktu



      ZSPKO-N-x50-0,5G-B/F-F/F-M Širokopásmová přepěťová ochrana se zvýšenou životností a spolehlivostí pro všeobecné použití v radiotechnice
      Katalogový list širokopásmové koaxiální přepěťové ochrany BrOK® se zvýšenou životností a spolehlivostí pro všeobecné použití v radiotechnice,
      typ ZSPKO-N-x50-0,5G-B/F-F/F-M
      Širokopásmová koaxiální přepěťová ochrana BrOK®, typ ZSPKO-N-x50-0,5G-B je přepěťová ochrana typ 1 (svodič bleskového proudu třídy B), se zvýšenou životností, která je osazena dvěma paralelně zapojenými plynovými bleskojistkami a je určena pro všeobecné použití v pásmu od 0 kHz do 500 MHz. Je určena k ochraně koaxiálních vstupů přístrojů a zařízení, která jsou připojena ke koaxiálním kabelům 50 ? vedoucích z venkovního prostředí (LPZ 0B) a chrání koaxiální vstupy přístrojů a zařízení, které jsou k těmto kabelům připojeny proti účinkům elektromagnetického průmyslového rušení, přepětí a atmosférických výbojů. Ochrana chrání připojené přístroje i při přímém úderu blesku do jímačů hromosvodové soustavy objektu ve smyslu znění dokumentu IEC 61312-1 (zkouška proudovou rázovou vlnou o amplitudě 2,5 kA a délce trvání 10/350 µs).

      Podmínkou správné funkce každé přepěťové ochrany je její důkladné propojení s ekvipotenciální přípojnicí chráněné soustavy (obvykle na ochrannou svorku PE nebo PEN) co možno nejkratším Cu vodičem o minimálním průřezu 2,5 mm2.
      Správný způsob připojení je popsán na www.prepeti.cz v kapitole "Instalační podmínky".

      Ochrana se připojuje ke chráněnému kabelu jako průchozí kabelová spojka s konektory typu N/F-F nebo N/F-M.

      Konstrukce SPKO zajišťuje spolehlivé svedení bleskového proudu bez termodyna-mické destrukce ochrany a jejího okolí. To umožňuje instalaci širokopásmových koaxiálních přepěťových ochran BrOK® i do plastových rozvaděčů. Zvýšení životnosti ochrany je docíleno použitím dvou bleskojistek v paralelním zapojení.

      Technické parametry ZSPKO-N:

      Ochrana je osazena dvěma bleskojistkami CP Clare, 20 kA 8/20 µs nebo ekvivalentem.

      Provozní kmitočtové pásmo: 0 - 500 MHz
      Činitel útlumu: lepší než -0,2 dB
      Činitel zpětného odrazu: lepší než -20 dB
      Zkušební rázový proud IZRP: 2,5 kA - vlna 10/350 µs
      Max. zbytkové napětí na chráněném výstupu: < ± 100 Vp-p
      Připojení ochrany:
      k signálové cestě: - jako průchozí kabelová spojka s konektory N/F-F nebo N/F-M
      k ekvipotenciální přípojnici systému: - splétaným Cu vodičem o průřezu minimálně 2,5 mm2

      Stupeň krytí: IP20
      Poznámka: při použití ve venkovním prostředí je nezbytné důkladně zajistit proti zatékající vodě např. použitím samovulkanizační pásky. Jinak hrozí poškození ochrany

      Způsob montáže:
      - letmý jako průchozí kabelová spojka. K ekvipotenciální přípojnici chráněného systému splétaným Cu vodičem s nalisovaným kabelovým okem, připojeným k ZSPKO šroubem M5 (oko a šroub M5 jsou příslušenstvím ochrany).

      Montážní poloha: libovolná.

      Rozměry: obrys: délka 55/80 mm, průměr 37 mm
      Hmostnost: 135g(F-F)/185g(F-M)

      Produkt manažer:

      Jiří Knop,  +420734310461,  knop@t-cz.com
