Pasivní transformátory TV -> LAN Signal (2 ks)

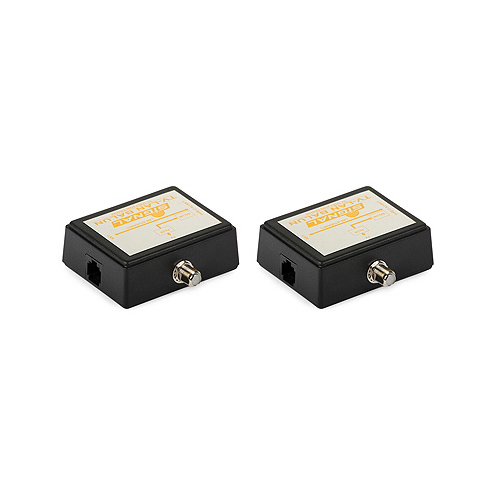

Pár transformátorů R94200 Signal TV-LAN se používá pro přenos analogových / digitálních RF signálů přes UTP kabel. Přenos se uskutečňuje souběžně s "normálním" použitím kabelu pro přenos dat (LAN, Internet). Tyto transformátory jsou ideální v situacích, kdy není možné použít koaxiální kabely a existuje strukturovaná kabeláž umožňující poskytnutí obou služeb současně.

Upozornění: Zařízení není určeno pro přenos satelitních signálů !!!

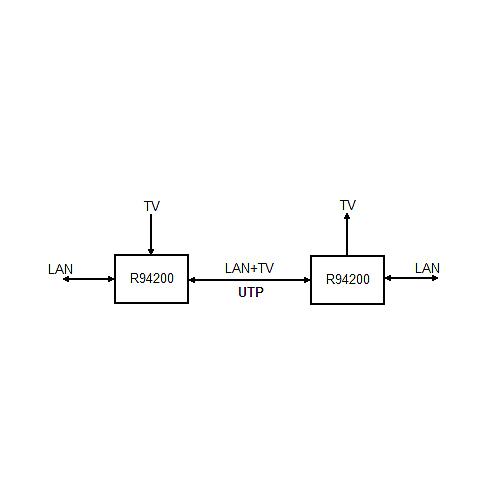

Transformátory Signal TV-LAN se používají v domácí síti / televizních systémech a ve větších multigeneračných rodinných nebo kancelářských budovách s několika desítkami zásuvek. Umožňují kombinovat např. DVB-T signály do existující ethernetové sítě (paralelně, pomocí volných párů UTP / FTP kabelů). Pomocí dostatečné vstupní úrovně RF signálů a / nebo zprostředkovatelskou RF zesilovači, mohou být RF signály rozděleny na každém patře a distribuovány souběžně s ethernetem (distribuce se provádí pomocí výstupů spínače na daném patře). Dva transformátory v sadě jsou identické - tz je irelevantní, který z nich bude použit jako vysílač / přijímač. Myšlenka použití transformátorů Signal TV-LAN R94200

Dvojice transformátorů zajišťuje impedanční přizpůsobení na obou stranách přenosové linky. Ethernetová trasa používá dva drátěné páry, takže maximální přenosová rychlost je 100 Mbps (Fast Ethernet), na délku až 100 m mezi aktivními uzly sítě. Maximální rozsah RF přenosu je závislý na úrovni signálu a frekvence na vstupu do transformátoru (vysílač). Je možné použít RF zesilovače před změnou přenosového média, což výrazně zvyšuje maximální přenosovou vzdálenost. Hodnoty útlumu UTP kabelu cat. 5e na vybraných frekvencích jsou uvedeny v tabulce níže.

Měřené úrovně útlumu UTP kabelu cat. 5e na vybraných frekvencích
Frekvence [MHz]	Útlum [dB / m]
230	0.38
474	0.52
546	0.58
626	0.64
706	0.80
786	0.87
