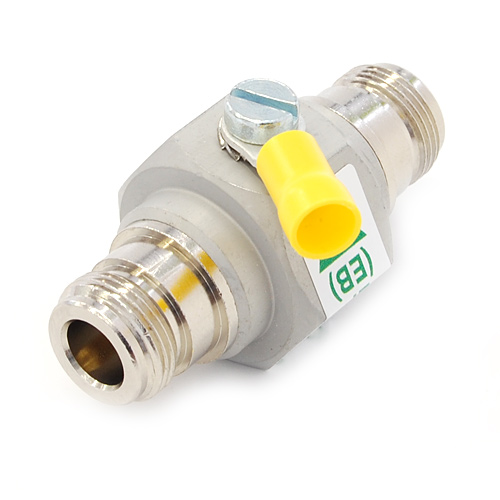

Přepěťová ochrana SPKO-U-050-0,5G-B/F-F konektor PL female

Širokopásmová koaxiální přepěťová ochrana SPKO-U-x50-0,5G-B/F-F je

přepěťová ochrana T2 (svodič přepětí tř.C) pro kmitočtové pásmo 0 - 0,5 GHz. Je určena

k ochraně koaxiálních vstupů přístrojů a zařízení připojených koaxiálními kabely k

anténním systémům proti účinkům přepětí, které může být vyvoláno např. působením

elmg. průmyslového rušení nebo bouřkami. Ochrana chrání vstupy připojených přístrojů

a zařízení i při přímém úderu blesku do jímací soustavy hromosvodu chráněného

objektu ve smyslu znění dokumentu IEC 61312-1.

Podmínkou správné funkce každé přepěťové ochrany je její precizní elektrické

připojení s ekvipotenciální přípojnicí EP (HOP) objektu (obvykle k podružné přípojnici

EP nebo k ochrannému vodiči PE(N) rozvodu nn) nejkratším žz slaněným vodičem o

minimálním průřezu 2,5 mm2.

Konstrukční provedení ochrany zajišťuje spolehlivé svedení i části bleskového proudu

(max. 4 kA-jednorázově) bez termodynamické destrukce ochrany a jejího okolí. To

umožňuje instalaci koaxiálních přepěťových ochran BrOK® i do plastových rozvaděčů.

Typové označení: SPKO-U-x50-0,5G-B/F-F

Poznámka: x=0 pro základní provedení do přenášeného VF výkonu do 50W

x= 3 nebo x=9 je určeno pro zakázkové provedení za příplatek 15% do přenášeného výkonu

350 W nebo 950 W.

Technické parametry ochrany:

• Ochrana je osazena bleskojistkou 20 kA, 8/20 µs, test 10x 2,5 kA, 10/350 µs.

• Měřeno v kmitočtovém pásmu: 10 MHz – 2,5 GHz

• Činitel útlumu/činitel přizpůsobení: lepší než -0,2 dB/lepší než -19 dB (obr. 3)

• Zkušební rázový proud IZRP: 2,5 kA pro vlnu 10/350 µs

• Zbytkové přepětí za ochranou při IZRP: < 180 Vp-p pro tZRP >180 ns (obr. 2)

• Maximální rozměry ( obrys): délka 55 mm, průměr 37 mm

• Způsob připojení sestavy do signálové cesty:
