Anténní stožár ZB-1100/50+RAM6/415*265 (1,1m, pro pevné ploché střechy)

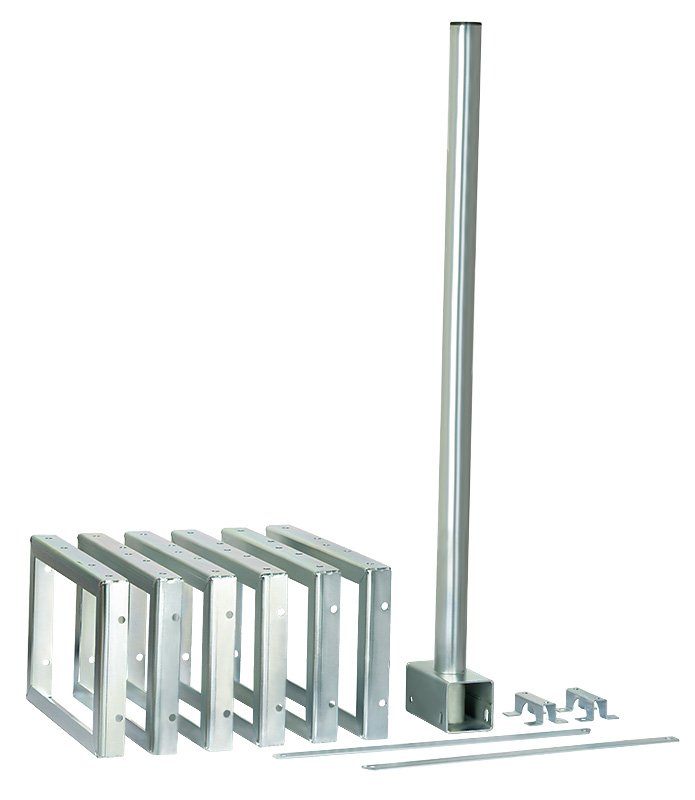

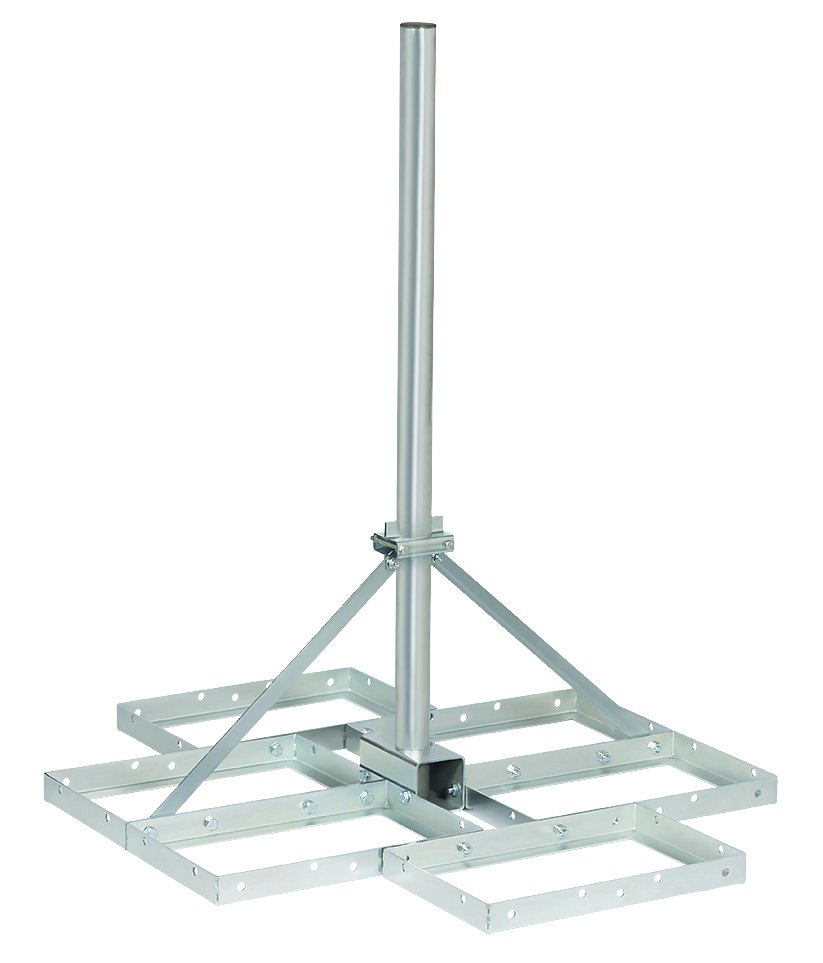

Neinvazivní balastový stožár ZB-1100/50+RAM6 s nastavitelným úhlem sklonu stožáru vůči podkladu je určen k montáži satelitních, televizních nebo datových antén. Umožňuje instalaci na rovných, odolných površích v místech, kde není možné nebo vhodné zasahovat do konstrukce nebo krytiny střechy. Základna balastového stožáru ZB-1100/50+RAM6 o výšce 1,1 m a průměru 50 mm se skládá ze 6 rámů o rozměrech 41,5 × 26,5 cm, což umožňuje montáž 12 betonových bloků o rozměrech: 38 cm × 24 cm × 12 cm. Satelitní anténu je třeba umístit na stožár co nejníže, těsně nad betonové bloky.

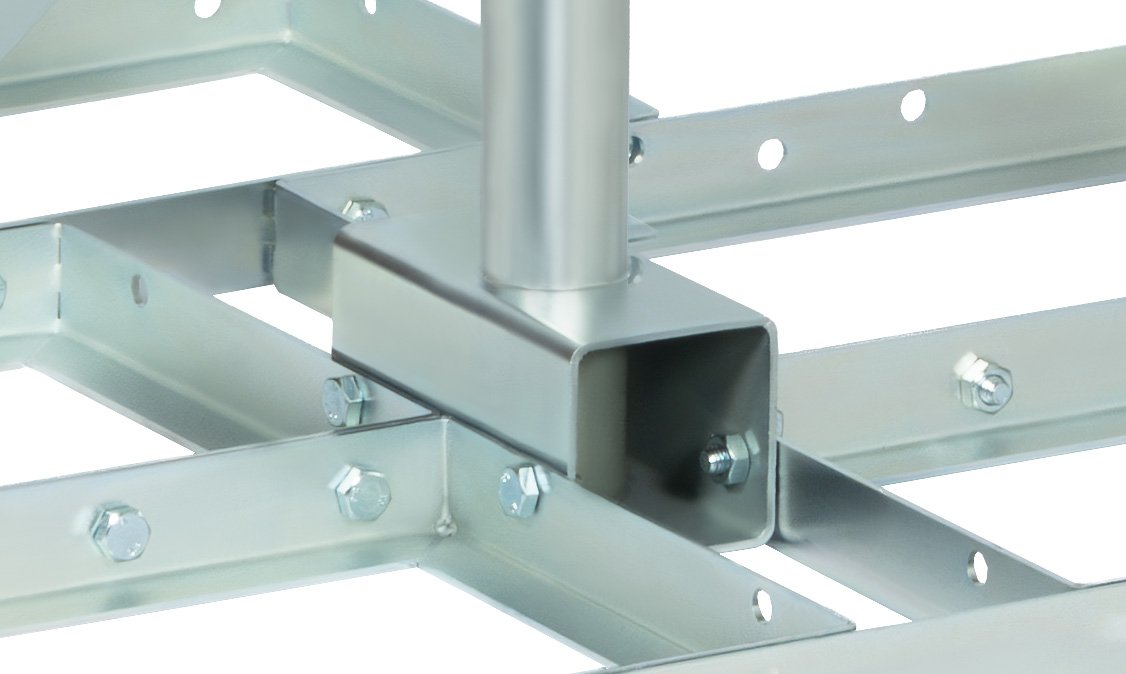

• základna vyrobená z galvanicky pozinkovaného ocelového plechu o tloušťce 3 mm, tvarovaná metodou lisování
• rozměr jednoho rámečku: 41,5 × 26,5 cm

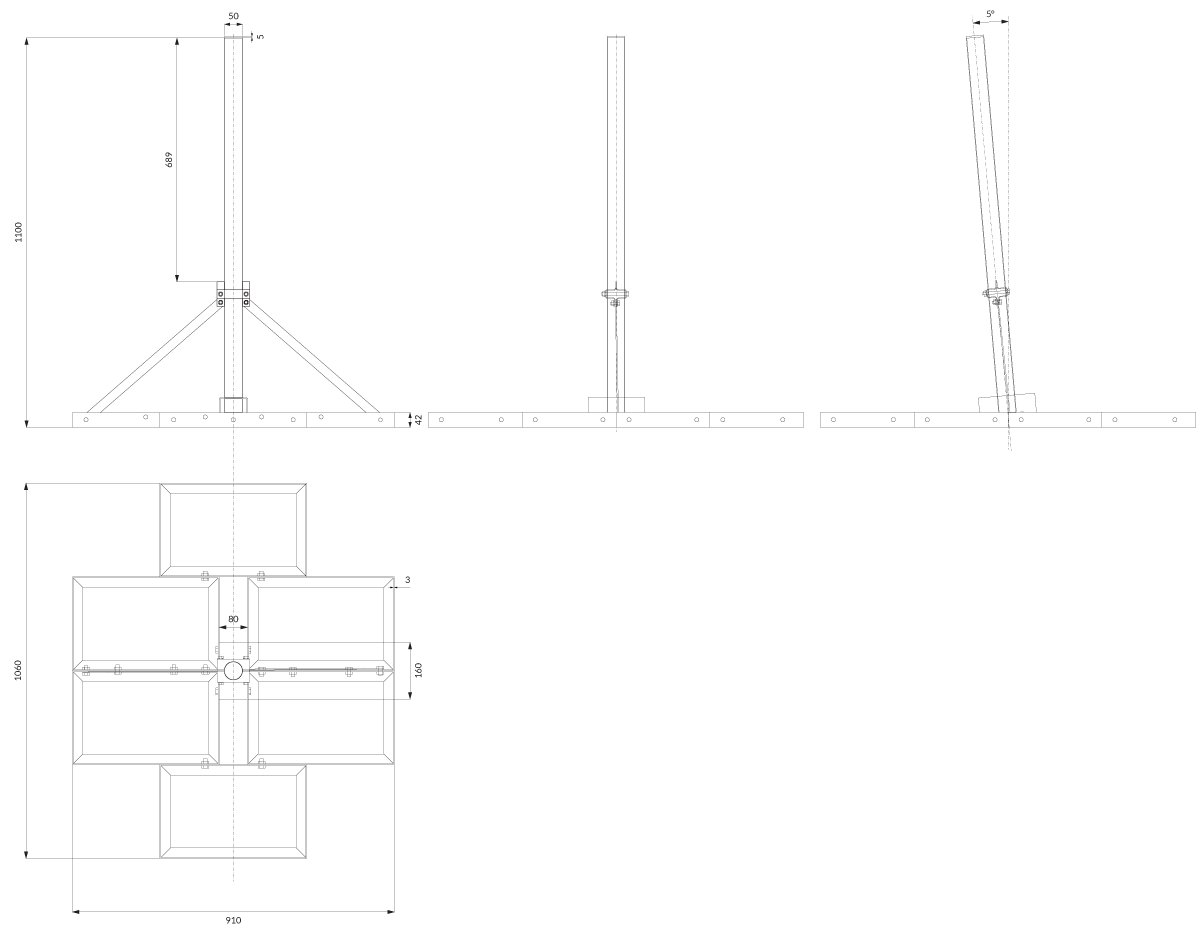

• rozměr základny po složení: 106,0 x 91,0 cm
• galvanicky pozinkovaný stožár o délce 1,1 m a průměru 50 mm
• plynulé nastavení úhlu sklonu stožáru vůči podkladu 0...5°
• stožár je nahoře uzavřen plastovou zátkou, která chrání vnitřek trubky před vlhkostí
• držák je přizpůsoben pro zatížení betonovými bloky o rozměrech: 38 cm × 24 cm × 12 cm
• bloky je třeba zatížit základnu a spojit je plastovou páskou (např. PP páskou)

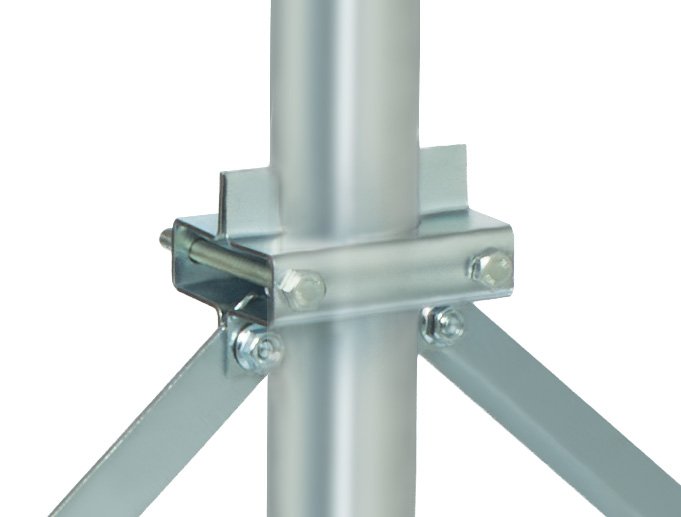

Držák je vybaven mechanismem umožňujícím plynulou regulaci úhlu sklonu stožáru vůči podkladu v rozmezí 0...5°. To umožňuje nastavit stožár ve svislé poloze na površích s mírným sklonem, což usnadňuje správnou montáž a zajišťuje stabilitu celé konstrukce.

Anténní stožár E8748 zatížený symetricky 12 betonovými bloky o rozměrech: 38x24x12 cm (12 x 21 kg) zůstává stabilní při bočním zatížení do 90 kgf působícím 20 cm pod vrcholem stožáru. To odpovídá tlaku větru o rychlosti 35 m/s, tj. 126 km/h, na kopuli o průměru 120 cm.
