BNC konektor MASTER (kolík) - kompresní pro CAMSET

Profesionální krimplovaný BNC konektor E8293 je vyráběný pro DIPOL americkou společností Platinium. Vlastnosti tohoto konektoru byly speciálně přizpůsobeny kabelům řady CAMSET.
Základní vlastnosti BNC E8293 konektoru:

   * Široké operační pásmo - až 2 GHz,
   * Připojovací/odpojovací operace neovlivňují kvalitu spojení (lze jej dokonce použít také v měřícím zařízení),
   * Vodotěsné zakončení kabelu,
   * Odolnost proti korozi - zhotovený z neželezných kovů a nejkvalitnějšího nevodivého prostředí,
   * Velmi nízká ztráta v celém operačním pásmu (CCTV aplikace - základní obrazový signál <0.1 dB),
   * Perfektní přizpůsobení přenosovému vedení v rámci celého operačního pásma
   * (CCTV aplikace - základní obrazový signál - VSWR<1.03), Jednoduchá a rychlá montáž: podélné krimplování,
   * Správně krimplované spojení je vysoce odolné vůči přelomení, díky dvojitým těsnícím kroužkům,
   * Přizpůsobený kabelům řady CAMSET a RG-59 kabelům se středovým vodičem od 0.55 do 0.80 mm,
   * Mnoho ještě nevydaných řešení (patent přihlášen),
   * Krimplován pomocí PCT-AIO-CT E80075 nebo TR-255 E80077 krimplovacích kleští,
   * Rychlá a jednoduchá montáž a stabilní provoz opravdu stojí za tu cenu.

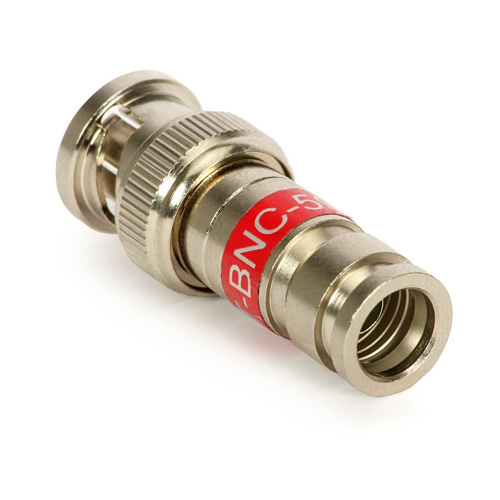

Tento monolitický (jednodílný) BNC konektor zhotovený z pozinkovaného bronzu se perfektně přizpůsobuje CAMSET kabelům. Konstrukce konektoru chrání spojení vůči pronikání vody bez použití jakýhkoli těsnění. Druh použitého materiálu vylučuje korozi. Vysoká přesnost zajišťuje nízkou ztrátu a zasouvací sílu, stejně tak jako pěkný vzhled.
Lze jej krimplovat se snadnou, stabilitu poskytující velmi výkonnou konektivitou.

Kabely řady CAMSET mají stejné rozměry (0.59/3.7/6.15) jako RG-59 kabely. Konektor E8293 lze použít s každým RG-59 kabelem se středním vodičem od 0.55 do 0.80 mm.
Konektor obsahuje dva 360o těsnící kroužky, které, po podélném krimplování (podél osy kroužků) vytvoří nepatrnou výduť. Rozměry kroužků zajišťují vysokou těsnost a odolnost vůči přelomení, neměňte však strukturu kabelu.
Středový vodič kabelu vložený do vstupního otvoru je vycentrovaný a zablokovaný. Speciální součást zajišťuje správný kontakt, což eliminuje rušení, když je kabel přesunut.
Tento konektor je vyráběn pod přísným technologických dohledem. Skládá se ze 13 částí vyrobených ze speciálních, nerezavějících materiálů. Hodně zvětšený pohled na konektor zachycuje preciznost jeho výroby. Vidlice je utěsněná v zásuvce, nehrozí nebezpečí ztráty kontaktu, které může nastat v případě laciných konektorů.
Pro odizolování CAMSET kabelu doporučujeme E8003 odizolovací kleště.
Pro krimplování konektoru nabízími univerzální krimplovací kleště PCT-AIO-CT E80075 nebo krimplovací kleště TR-255 E80077.

Připevňování konektoru je rychlá a snadná práce:

   * Připravte konec kabelu odkrytím středového vodiče v délce 8 +/-1.4 mm a nevodivého prostředí s opletením v délce 6.4 mm
   * Obraťte opletení směrem dolů na plášť kabelu
   * Vsuňte konec kabelu do konektoru
   * Přitlačte konektor na kabel pomocí krimplovacích kleští

Po získání určité praxe tato činnost trvá méně jak 20 sekund !!!
