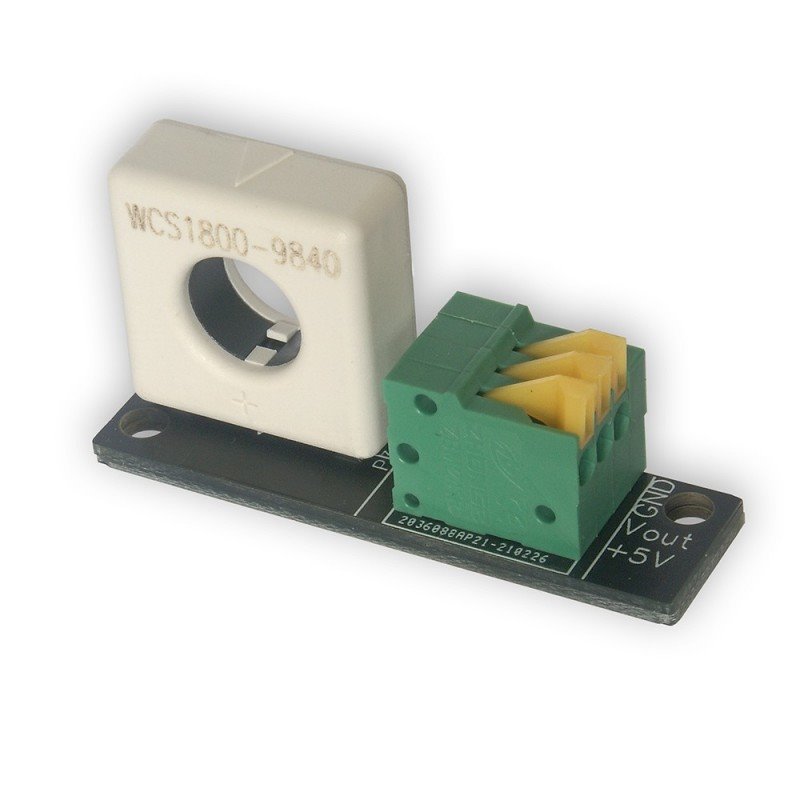

Čidlo stejnosměrného proudu - bezkontaktní WCS1800

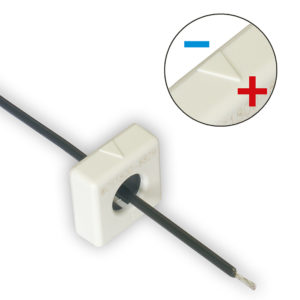

Hallův snímač pro měření proudu. Není třeba přerušovat kabely a provádět další operace.

Technické specifikace:

• průměr průchozího otvoru: 9,0 mm
• rozsah měřeného proudu: 0-35A citlivost: 66 mV / A
• napájecí napětí: od Lan Controlleru 3.3V nebo 5V
• izolační napětí: 4000V délka připojovacího kabelu: 50 cm
• V případě použití by měl být snímač Lan Controller v3 napájen 3,3V z konektoru IDC10-1 a měl by používat vstup INP1-4A.
• V případě použití by měl být snímač Lan Controller v3.5 / 3.6 napájen 3,3V z konektoru IDC10-1 a měl by používat vstup INP3-4A. nebo snadnější použití vstupů 5V a měření INP1-2A.
• Před použitím by se indikace měla kalibrovat v okně Cal!

UPOZORNĚNÍ: Lan Controller v3 / 3.5 / 3.6 můžete použít tento senzor pouze pro stejnosměrný proud.
