ETH10-2wire-SET ATTE 10 Mbps LAN + PoE přenosová sada na 2 drátech

Sada ETH10-2wire-SET je sada aktivních převodníků určených k přenosu dat Ethernetu a napájení PoE pomocí pouze 2 vodičů, například jednoho páru krouceného kabelu UTP. Zařízení umožňují instalaci kamer nebo jiných zařízení IP PoE v místech, kde je výměna stávající kabeláže nemožná nebo neekonomická.

• sada převodníků pro přenos dat Ethernetu a napájení PoE pomocí 2 vodičů (např. jednoho páru UTP kabelu)
• umožňuje instalaci kamer nebo jiných zařízení IP PoE v místech, kde je výměna stávající kabeláže obtížná nebo neekonomická
• napájení z libovolného přepínače PoE nebo 10...56V šroubových konektorů
• maximální přenosový dosah je 1000 m v závislosti na typu, délce a průřezu kabelů
• malé rozměry umožňují snadnou instalaci v malých prostorech, např. v instalační krabici

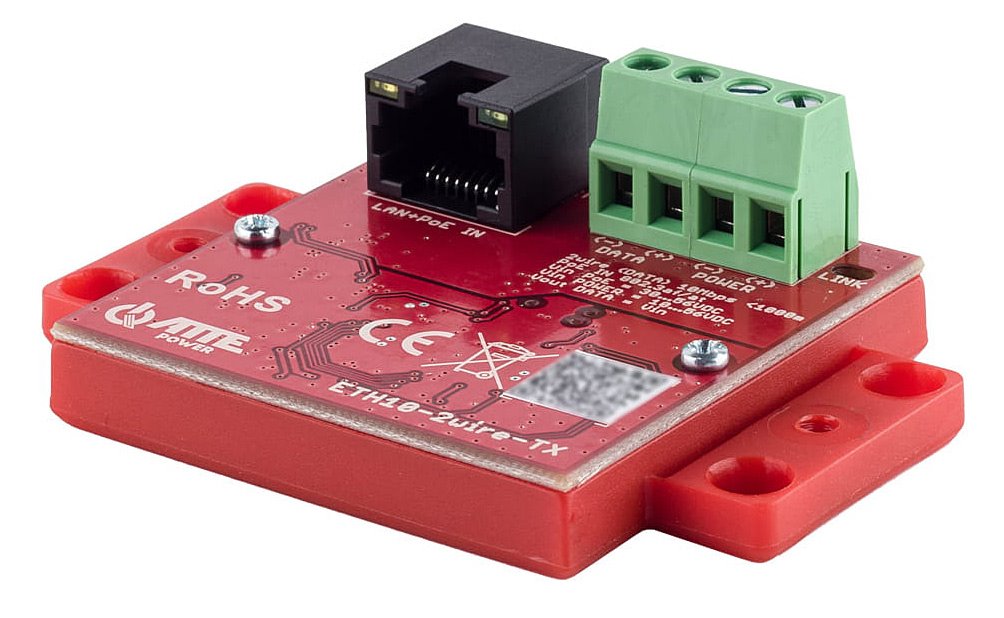

Modul ETH10-2wire-TX je napájen z libovolného přepínače PoE (přes port RJ45) a poté umožňuje obousměrnou síťovou komunikaci pomocí 2 kabelů a napájení modulu ETH10-2wire-RX společně s připojenou kamerou PoE. Volitelně lze zařízení napájet prostřednictvím šroubovacích konektorů POWER. Maximální délka kabelu v 2wire trase je 1000 m.

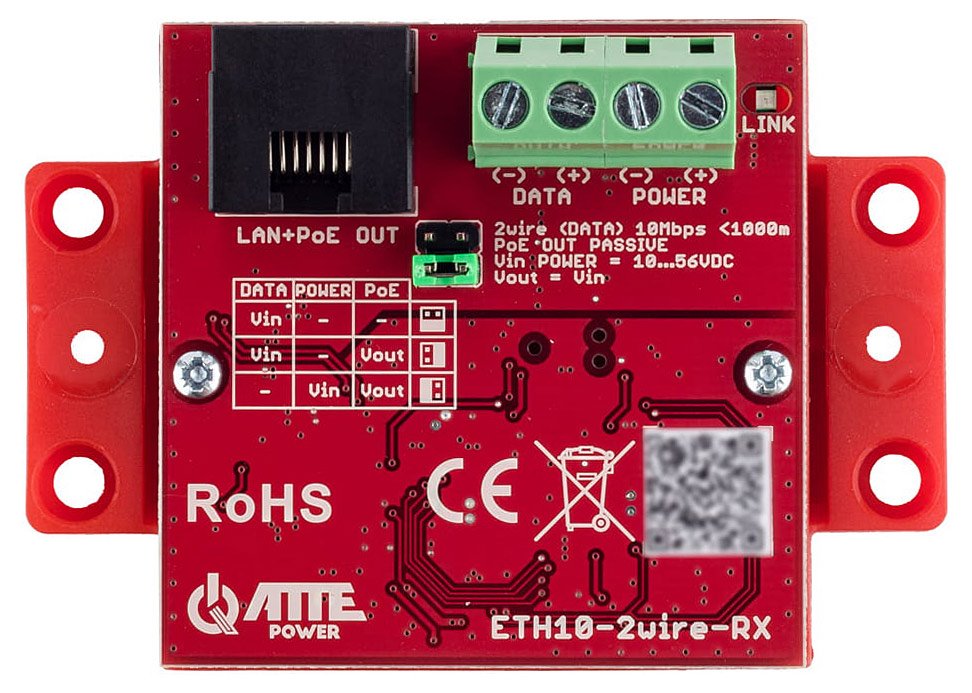

Maximální vzdálenost pro přenos dat a napájení PoE závisí na typu, délce a průřezu použitých kabelů. Stabilitu přenosu mohou ovlivnit další kabely v kabelové trase a další mezilehlá spojení. Nejlepšího výkonu a nejdelšího přenosového dosahu lze dosáhnout použitím dvou jednoduchých kroucených párů, například jednoho páru krouceného kabelu UTP. K portu RJ45 modulu ETH10-2wire-RX na konci vedení lze připojit kameru nebo jiný přijímač PoE.

V závislosti na zvoleném režimu provozu převodníků lze jejich napájení a napájení připojených zařízení provádět několika způsoby: napájením PoE nebo z externího zdroje, a to jak na straně vysílače ETH10-2wire-TX, tak na straně přijímače ETH10-2wire-RX. Pokud je přijímač připojen k jinému přepínači nebo síťové kartě, které nepodporují PoE, je nutné vypnout napájení PoE příslušným nastavením propojky na přijímači ETH10-2wire-RX.

Jednotka se vyznačuje velmi malými rozměry, které umožňují její snadnou instalaci v malých prostorách, jako je základna kamery nebo instalační krabice.











REŽIM 3
Příklad konfigurace sady v režimu 3 - místní napájení kamery. Kamera je napájena pomocí PoE přímo z přijímače ETH10-2WIRE-RX. Přijímač ETH10-2WIRE-RX bude správně pracovat v rozsahu napětí DC IN 10-56, avšak kamera připojená k přijímači obvykle vyžaduje napájení PoE 44-56 V. Tyto faktory je třeba zohlednit při výběru napájecího napětí pro přijímač ETH10-2WIRE-RX. Vysílač ETH10-2WIRE-TX může v této konfiguraci pracovat s libovolným standardem PoE.
