Ethernet Media Konverter ULTIMODE M-407M-2 (jedno SM vlákno do 40km, 2p switch)

Ethernetový media konvertor mění ULTIMODE M-407M-2 elektrické signály (Ethernet data) přicházející přes klasický STP / UTP kabel do modulovaného světelného signálu přenášeného přes single-mode optického vlákno a naopak. Zařízení je vybaveno 2-portovým switchem a 2 porty RJ45, které môžubyť použity například pro připojení dvou IP kamer.

Charakteristické vlastnosti:

   A: 2x Ethernet port 10/100 Mbps (RJ-45), 1x SC (Tx-1310nm/Rx-1550nm)
   B: 1x Ethernet port 10/100 Mbps (RJ-45), 1x SC (Rx-1310nm/Tx-1550nm)
   maximální přenosová vzdálenost 40 km
   přenos přes jedno single-mode vlákno (WDM)
   LED indikátory ukazující provozní stav
   jednoduchá instalace (plug and play)

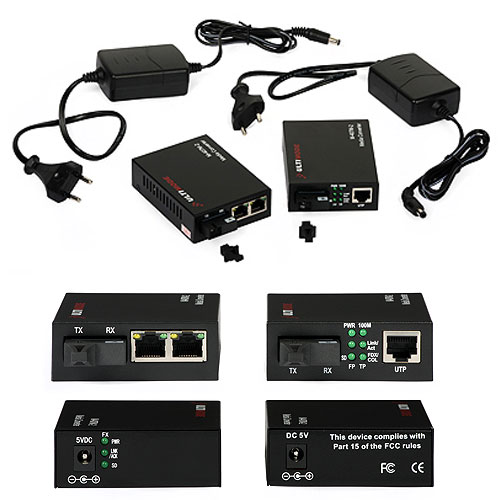

   sada obsahuje 2 vysílače a 2 napájecí zdroje

Každá jednotka má jeden SC konektor používaný k přenosu (Tx) nebo k příjmu (Rx) signálu. To je možné díky použití technologie wavelength-division multiplexing (WDM) - různé vlnové délky laserového světla přenášejí různé signály přes jedno vlákno. To významně snižuje náklady na instalaci. Sada L11542 obsahuje dvě vysílače a dva napájecí zdroje (5VDC/2A výstup).

Jedna z jednotek přenáší optický signál v III přenosovém okně (1550 nm), zatímco druhá využívá okno II (1310 nm). Citlivost přijímače a výstupní výkon vysílače je přizpůsoben pro přenos informací až do 40 km (<-34dB). V případě kratších vzdáleností (do 1 km) je nutné použít další utlmovače.

ULTIMODE média konvertory jsou plně kompatibilní s IEEE 802.3 a IEEE 802.3u standardy. Jejich instalace je velice jednoduchá "Plug and Play" (funkční po zapojení). LED indikátoru zobrazují současný operační status. Trvanlivá laserová dioda s rezonátorem z Fabry-Perot zajišťuje MTBF (mean-time-between-failure) minimálně 100.000 hodin (více než 11 let).

UPOZORNĚNÍ!! Není dovoleno dívat se přímo do optického portu pokud je zařízení zapojeno. Paprsky neviditelné pro lidské oko mohou poškodit sítnici.

Proč zvolit optické vlákno:

   Možnost odesílání signálu na dlouhé vzdálenosti (nízký útlum optických vláken - např. pro vlnovou délku 1550 nm je útlum okolo 0.2 dB na kilometr, což znamená, že signál může být posílán na vzdálenost 200km - bez regenerace)
   vysoký objem přenášených informací přes jednotlivé vlákno
   odolnost vůči electromagnetickému rušení
   odolnost vůči vlivům počasí (vlhkost, electrostatické výboje a další)
   není možný odposlech
   nízká váha a malé rozměry

ULTIMODE media konvertory jsou široce používány pro přenos ethernetových signálů na dlouhé vzdálenosti av oblastech vystavených špatným povětrnostním podmínkám. Optická vlákna poskytují plnou elektrickou izolaci a odolnost proti elektromagnetickému rušení. Media konvertory primárně slouží pro připojení LAN budov (např. oddělené budovy jedné společnosti). Níže je příklad aplikace ULTIMODE konvertorů.

Zařízení jsou konstruována pro vnitřní fungování. ULTIMODE řada zahrnuje několik typů:

   se dvěma multimode vlákny - přenos do 2 km - M-023M L10021
   se dvěma single-mode vlákny - přenos do 40 km - M-403M L11041
   se dvěma single-mode (WDM) vlákny - přenos do 20 km - M-207G L11525 a M-207M L11521
   s jedním single-mode (WDM) vláknem - přenos do 40 km - M-407M L11541
