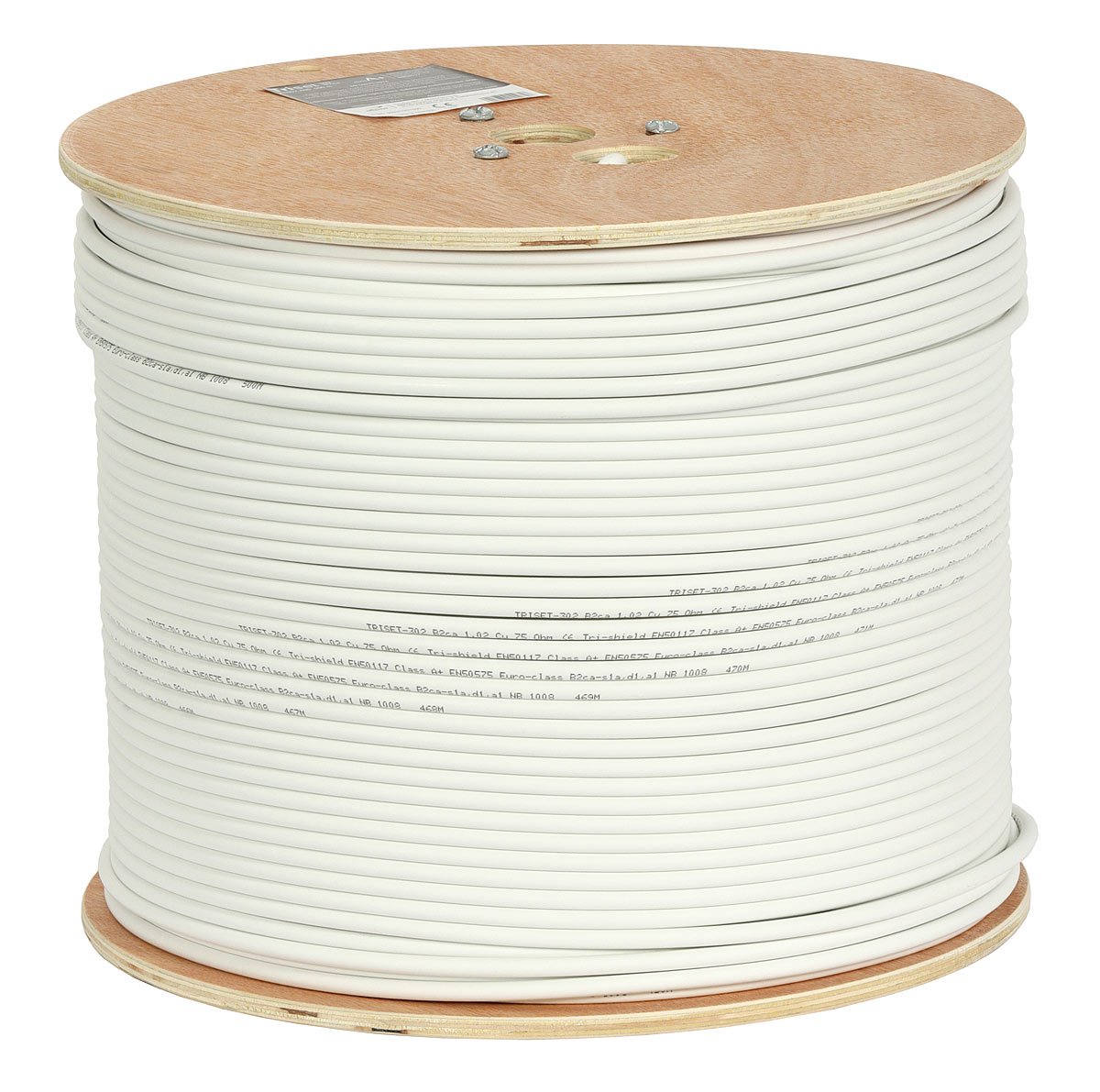

Koaxiální kabel 75 Ohm TRISET 302 B2ca class A+ 1,02/4,6/7,0 110 dB [500 m]

Vysoce kvalitní koaxiální kabel Tri-Shield TRISET 302 B2ca E1006 pro individuální i kolektivní instalace. Kabel má plášť LSZH (LS0H) - bezhalogenová izolace+, používá se tam, kde je třeba větší bezpečnost v případě požáru (výškové a vysokopodlažní obytné budovy, veřejné budovy). V případě požáru se těmito kabely nešíří plamen, emise kouře je velmi nízká a uvolňované plyny nejsou korozivní. Lze jej úspěšně použít v systémech digitální pozemní televize DVB-T2, rozhlasu FM/DAB a multipřepínačů (pozemní televize DVB-T2 a satelitní televize DVB-S/S2).

• odpovídá standardu třída A
• třída hořlavosti B2ca-s1a, d1, a1.
• splňuje požadavky vyhlášky MTBiGM.
• měděné jádro 1,02 mm
• kabel s třístěnnou konstrukcí
• vyroben v plášti LSZH (LS0H) - bezhalogenová izolace .
• nízký útlum
• vynikající uložení
• vysoká účinnost stínění - + ve frekvenčním pásmu do 2 GHz splňuje požadavek třídy A.
• min. 77% pokrytí opletením

The high-quality, triple-shielded coaxial cable of RG6 category has the inner conductor made of copper wire with a diameter of 1.02 mm, which ensures low loss and durability. The copper wire core does not corrode and the cable is not stiff.

The TRISET 302 B2ca E1007 coaxial cable has 77% braid coverage, guaranteeing a high level of shielding and protecting the useful signal against the influence of external interference.

The optimally selected flexibility of the jacket allows for easy installation of the cable both in cable ducts and in installation boxes or mounting boxes.

The cable is manufactured under strict quality standards, with tight tolerances.

In order to secure the minimum bend radius, flush mounted installations should be done with the use of protective conduits.

The Tri-Shield TRISET 302 B2ca E1007 coaxial cable meets the EN50117 standard for shielding (class A+) in the frequency band 5 - 3000 MHz.





The cable has a declaration of compliance with the RoHS directive (.pdf)
Declaration of conformity of technical parameters of Tri-Shield TRISET 302 B2ca E1007 (.pdf)
Declaration of performance (.pdf)
Detailed parameters of the Tri-Shield TRISET 302 B2ca E1007 cable (.pdf)

The 75 Ohm TRISET 302 B2ca E1007 coaxial cable was tested by the notified body TÜV Rheinland with the number 1008 and obtained class B2ca-s1a, d1, a1 reaction to fire.















Class	5-30 MHz [m?/m]	30-1000 MHz [dB]	1-2 GHz [dB]	2-3 GHz [dB]
C	50	75	65	55
B	15	75	65	55
A	5	85	75	65
A+	2,5	95	85	75
A++	0,9	105	95	85
