Kotevní sada

Komplet odtahů k zhotovení první odtahové úrovně pro víceprvkové konstrukce zhotovené ze segmentů MK-1.5. Odtahy jsou určeny k montáži mezi 4 a 5 mřížovým prvkem.

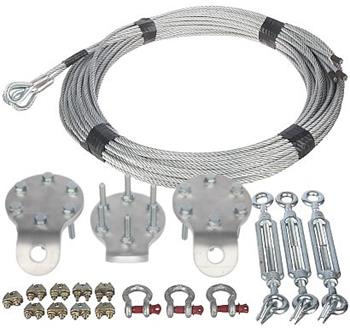

Obsah sady:

• 3x Příruba,
• 18x Šroub M8x40 s maticí,
• 6x očnice na laně o5mm,
• 3x Ocelové lano o5mm, 12m - z jedné strany zakované, s rezervou,
• 9x Svorka na lano o5mm ,
• 3x Třmen 0,75T,
• 3x Napínací šroub M10 oko-oko.





  Postup spojování:

  1. Šroubovací příruba mezi 2 sekcemi stožáru MK-1.5 (mezi 4 a 5 mřížovým prvkem).
  2. Připevňovacím otvorem v přírubě protáhneme třmen kolíkem směrem ke stožáru.
  3. K třmenu připevníme odtahové lanko zakovaným koncem (tam, kde je očnice).
  4. Volný konec lana (ten bez očnice) protáhneme očnicí nasazenou na napínací šroub.
  5. Volný konec napínacího šroubu kotvíme přes oko k základům (připevňovací prvek závisí na kotvení - na straně klienta).
  6. Zvolíme vůli lana, nasadíme 3 lanové svorky a dotáhneme. Je přitom třeba myslet na to, abychom první svorku „na volno“ stáhli co nejblíže k očnici - tak, aby lano hezky přiléhalo po celém obvodě, a teprve pak dotáhnout. Nezvolení vůle může vést k sesunutí se lana z očnice a nesprávnému fungování spojení nebo, v dlouhodobé perspektivě, k prodření lana. Svorky od sebe umístíme ve vzdálenosti asi 30cm, a zbývající rezervu lana odřízneme nebo navineme - protože se může hodit při změně nebo posunu kotvících bodů stožáru.
  7. Postup zakončíme výběrem zbývající vůle napínacího šroubu pro lehké napnutí lana (asi 100kg maximální síly). Značné překročení napnutí lana může vést k deformaci na pantové noze stožáru (ocelový trojúhelník) nebo přetrhnout závity na ocelových hácích/kotvách v základech.





  Souprava byla navržena za zohlednění zlepšení dlouhodobé koroze lana - tržná síla pro novou soupravu představuje 800kg na jedno lano.
