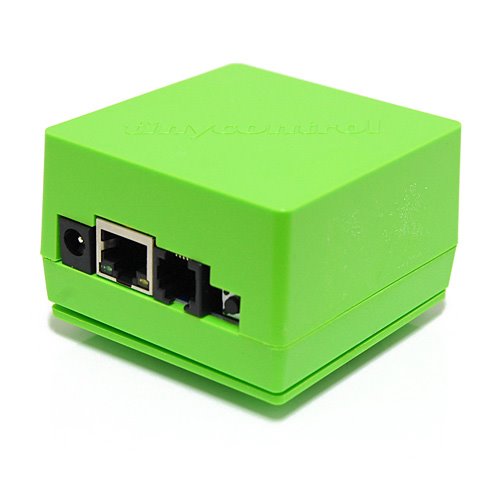

Lan Controller V3.8 LANKON-008

LAN Controller V3.7 je jednoduché, ale inovativní zařízení.Modul slouží jako webový server, který zprostředkovává hodnoty různých senzorů a umožňuje ovládat až 6 výstupů. Konfigurace umožňuje naprogramovat odpovídající výstup, pokud je splněna podmínka v jednom z vstupú, čidel. Pro řadu aplikací může být vhodný plánovač, který umožňuje zapnutí / vypnutí zařízení v určitém čase nebo po určitou dobu.K dispozici je také výstup PWM pro ovládání jasu světla nebo otáček elektromotoru.

Nový rychlejší 32bitový procesor ARM GD32F107 až 108 MHz dvakrát rychlejší než předchozí verze s procesorem STM32. Větší paměť Flash 1024 KB a SRAM 96 kB.


Technická specifikace:


Napájení: 8-55V
Příkon: 0,5 W - bez aktivovaného relé
PoE: Ano, pasivní
Rozhraní: Ethernet 100 Mbit / s
relé: 10A 255VAC
Provozní teplota: -20 až 85 st C°
Velikost 60x68mm
Hmotnost 50 g



Základní vlastnosti::



4 analogové vstupy s přepínatelným ziskem - Měření napěti od 1 mV do 33 V , stejnosměrného proudu, střídavého proudu (přídavné senzory), podpora 4-20 mA senzory, termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších.
2 analogové vstupy do 3,3V - pro měření napětí a proudu DC (pro další senzory)
1Wire a I2C vstup - 6x DS18B20 teplotních čidel a 2x I2C čidlo např vlhkost AM2320
4 logické vstupy
1 relé (NC, NO, C)
1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 1A
4 tranzistorové (OC) výstupy pro spínací relé,
4 výstupy PWM se schopností řídit serva *
UART rozhraní pro komunikaci s externími zařízeními(např Duraluxe) nebo jiným zařízením přes sériový port
Spolupráce s komunikačními moduly, jako Lora, GSM - možnost posílat SMS *
Měření teploty a napájecího napětí na desce
Moderní a pohodlné webové rozhraní, podpora java-script
Schopnost nahrát své vlastní webové stránky *
Možnost konfigurace vlastního panelu a nahrát své vlastní nastavení pozadí * a zobrazovat potřebné údaje nebo tlačítka
Přihlášení jako správce - konfigurovat a jako uživatel zobrazit stav
Logické operace AND, OR, NAND, NOR, XOR se vstupy a událostmi
SNMP, HTTP GET/POST, MQTT *
Zařízení dálkového ovládání výstupu, i když je za routerem přes cloud, telefonem ** Možnosti jsou k dispozici v budoucnu po upgrade.


Lan Controler se dodává s instalčním boxem na DIN lištu



Aktuální verze je ke stažení u výrobce:

https://tinycontrol.pl/en/documentation-and-firmware/
