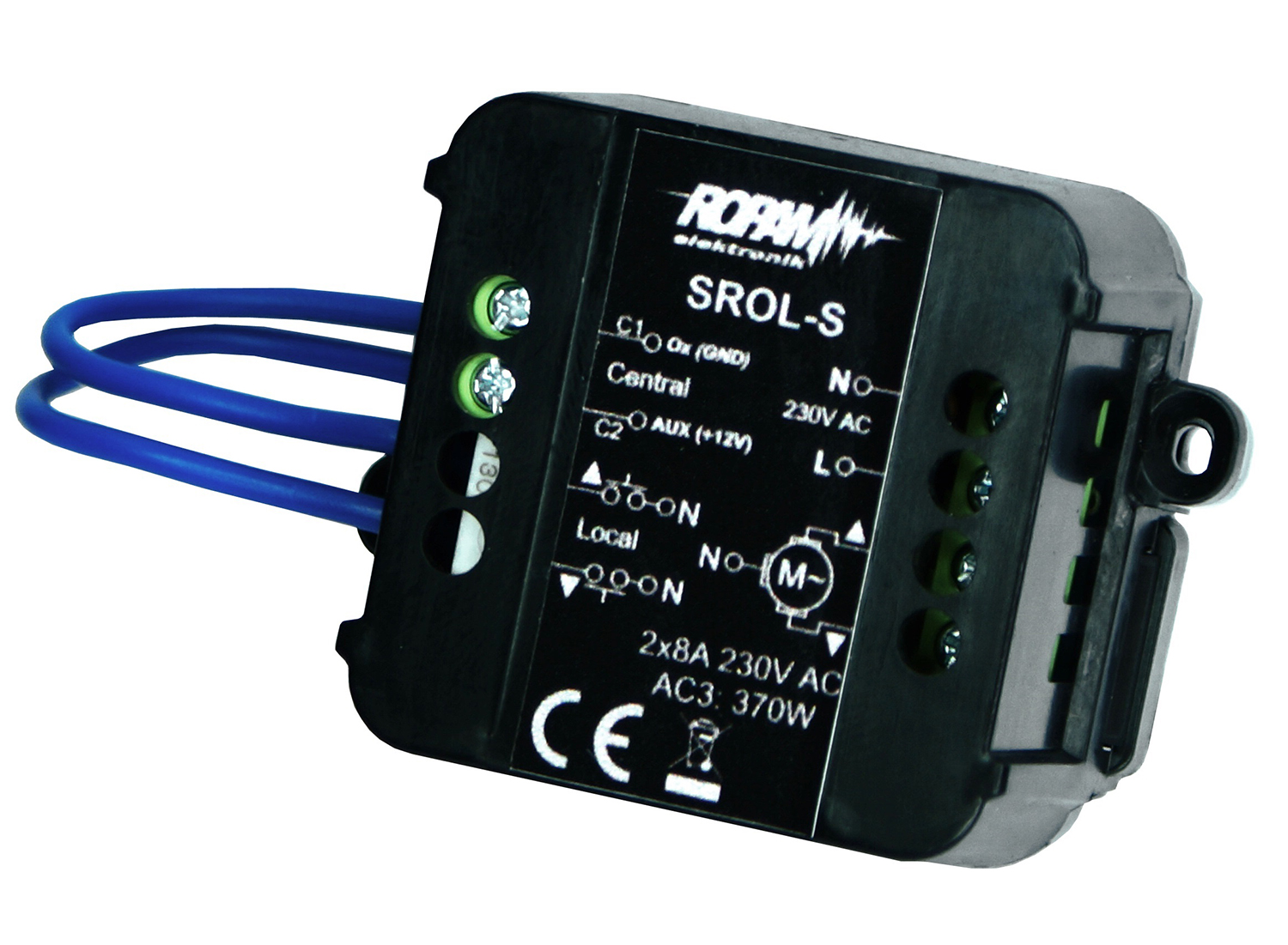

Ovladač rolet SROL-S

Ovladač SROL-S je určen pro kabelové ovládání okenních rolet nebo jiných podobných zařízení. Každý motor rolety musí být vybaven koncovými spínači a musí být ovládán samostatným ovladačem rolety. Ovládání lze provést pomocí místního spínače nebo z kompatibilního ovládacího panelu. Konfigurace centrálního ovládání závisí na modelu ovládacího panelu. SROL-S byl navržen tak, aby se snadno hodil do montážní krabice o průměru 60mm.

• NeoGSM-IP, Optima3G-IP - používá jeden výstup v "roleta" režimu k dosažení funkce: Nahoru / Dolů / Stop (tranzistorové výstupy)
• OptimaGSM, BasicGSM 2, MultiGSM 2 - používá 2 výstupy k dosažení funkce Nahoru / Dolů / Stop
• Kompatibilita se systémy třetích stran, tranzistorové výstupy - Pomocí dvou výstupů můžete získat funkci: Nahoru / Dolů / Stop

Ovladač rolet SROL-S:

• napájecí napětí: 230VAC, 50 Hz
• jmenovitý proud / výkon: 8A / 250V AC
• spotřeba energie: 0,35 W / 1 W pohotovostního režimu / práce
• maximální doba výstupu M "dolů", "nahoru":
  •  30s při zatížení <150 mA
  •  90s při zatížení > 450 mA
• lokální ovládání: 230VAC, kabel N.
• centrální ovládání: 9 ~ 24VDC, galvanické oddělení 1,5kV, odběr proudu přes vstup 2mA @ 12VDC
• diagnostika poruchy: poruchový stav (amperometrie): přesahující 150mA - 300mA po zapnutí napájení nebo zastavení žaluzie
• pracovní teplota: -10°C ~ 55°C
• hmotnost 55 g
• rozměry: 57x25x44mm (šířka / délka / výška)

Místní a centrální ovládání

Řídicí jednotka SROL-S je malé zařízení odpovědné za řízení motoru rolety. Díky tomu máme možnost automatizovat žaluzie, které jsme již v objektu nainstalovali. Žaluzie lze ovládat centrálně nebo místně. To znamená, že každá roleta nebo skupina žaluzií lze ovládat přímo pomocí spínače namontovaného v blízkosti ovladače. Jeden spínač může ovládat skupinu rolet ovládaných i několika ovladači. V tomto případě se všechny žaluzie uzavírají současně bez prodlení. Centrální ovládací funkce je implementována kompatibilními ovládacími panely. K jednomu výstupu ovládacího panelu pro ovládací panel NeoGSM-IP lze připojit až 10 ovladačů. U ovládacích panelů OptimaGSM lze k jedné sadě výstupů připojit až 5 ovladačů (pro ovládání žaluzií jsou nutné dva výstupy).
