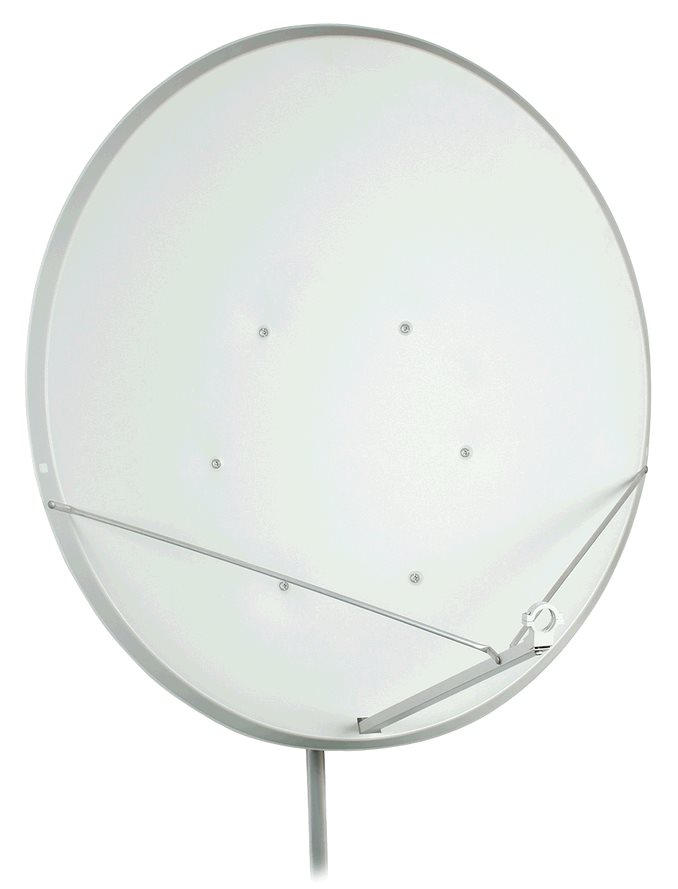

Parabola 120cm DPL-120 - světle šedá, RAL7035

Satelitní anténa DPL-120 je profesionální ocelová satelitní anténa určená pro výstavbu společných anténních instalací v bytových domech a všude tam, kde je nezbytná vysoká úroveň a dobrá kvalita signálu na vstupu instalace. Konstrukce paraboly splňuje všechny požadavky polských předpisů týkajících se zařízení pro výstavbu telekomunikačních instalací v bytových domech, zejména pokyny nařízení ***MTBiGM z roku 2012.***www.dipolnet.cz/_bib219.htm

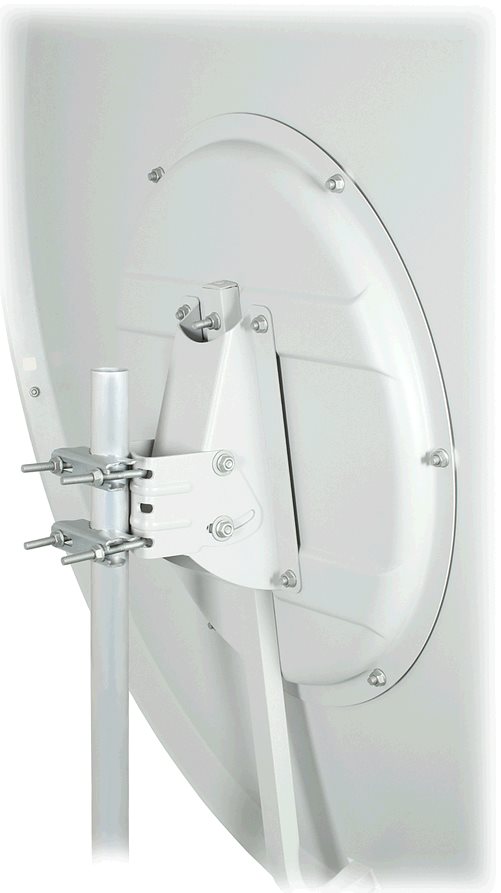

U satelitní antény DPL-120 je stříška připevněna k mezipatře pomocí 6 šroubů. Ten je zase připevněn ke stožáru pomocí držáku z ocelového plechu o tloušťce 3,5 mm. Díky tomu je tvar antény stabilní a držák je bezpečný i při větru o rychlosti až 144 km/h. Anténa si zachovává svou integritu i při větru o rychlosti 216 km/h.

Anténa je vyrobena z pozinkované oceli o tloušťce 0,8 mm, chráněná zinkovým povlakem o tloušťce 7 ~ 15 µm, lakovaná práškovou barvou (tloušťka barvy 60 µm). Má 3bodovou podporu nosiče konvertorů, což umožnilo získat mimořádně stabilní systém příjmu. Taková konstrukce zabraňuje vibracím konvertorů při silném větru a zaručuje stabilní příjem signálu.

• anténa určená pro komunitní anténní instalace,
• velikost: 120 cm (122x129 cm),
• druhý držák LNB v ceně,
• zisk max. 42,1 dBi na frekvenci 12,75 GHz,
• úhel polovičního výkonu: 1,4 stupně při frekvenci 12,75 GHz,
• 6bodové uchycení stříšky na mezipatro,
• splňuje požadavky normy IEC1114-2 na odolnost proti větru,
• Anténa byla testována v solné lázni podle normy NBR 8094,
• stříška z 0,8 mm pozinkovaného ocelového plechu (7...15 µm), práškově lakovaného (60 µm),
• montáž ocelového stožáru z ocelového plechu o tloušťce 3,5 mm,
• anténa musí být upevněna na ocelovém stožáru o průměru 50...60 mm,
• převodník je namontován na držáku se dvěma dalšími držáky.

Stříška byla testována evropským institutem na odolnost proti větru a nepříznivým podmínkám prostředí. Všechny zkoušky byly provedeny v souladu s normou IEC 1114-2 a anténa byla testována pro 3 rychlosti větru:

• přijatelná síla větru (72km/h=20m/s) - při této rychlosti větru nelze zhoršit přijímací vlastnosti antény (sílu a kvalitu) bez změny jejího směru. Typická hodnota snížení zisku antény je 1 dB.
• maximální rychlost větru (144km/h=40m/s) - při této rychlosti větru nemůže dojít k trvalému poškození testované antény. Může být nutné anténu znovu nastavit, aby se obnovily její přijímací vlastnosti (síla, kvalita).
• destruktivní síla větru (216km/h=60m/s) - při této rychlosti větru může dojít k trvalému zhoršení přijímacích vlastností testované antény. Z bezpečnostních důvodů nesmí být žádná část antény mechanicky poškozena (oddělena).

Odolnost ocelových prvků antény proti korozi byla testována podle normy NBR 8094 (zkouška koroze kovových materiálů s povrchovou úpravou a bez ní). V souladu s tím byly stříška a nosné prvky vystaveny solné mlze o koncentraci 5 % ve speciální komoře, která simuluje srážky. Testy trvaly v tomto pořadí: 500 h pro stříšku a montážní prvky a 750 h pro spojovací prvky (šrouby, matice). Testy neprokázaly žádné známky koroze na žádné z komponent.

Stříška antény DPL-120 byla pozinkována na tloušťku 8,5 µm. Tato tloušťka byla ověřena použitím zkušebních metod popsaných v NBR 7937.

Více informací o normách, které anténa DPL-120 splňuje, a o tom, jak probíhaly testy a jaké byly jejich výsledky, si můžete přečíst v publikaci Testování pevnosti a koroze satelitních antén.
