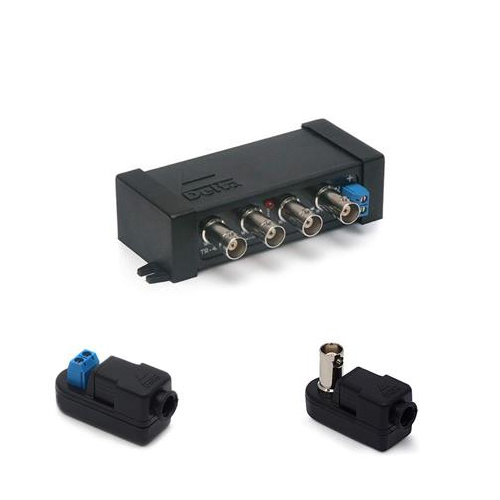

Sada video transformátorů.

TR-4P/70 slouží k přenosu videosignálů a napájení 4 videotransformátorů TR-1P/70 M1666 pomocí kroucených dvojlinek (UTP, FTP, STP). Zařízení upravuje impedanci koaxiálního kabelu 75 ohmů na impedanci krouceného páru, což umožňuje pohodlný přenos videa na větší vzdálenosti (až 400 m). Videosignál je přenášen po jednom páru krouceného páru kabelu, zbývající 3 páry slouží k napájení 12 V. TR-4P/70 je napájen stejnosměrným napětím 12V, které pochází z externího adaptéru. Zařízení je vybaveno LED diodou, která indikuje správné připojení napájení. Pracuje společně s videotransformátory M1666.

Name: TR 4P/70
Code: M16672
Transmission range: 400 m
Max. distance for 12V power delivery:    70 m: camera without a thermostat (250mA)
                                                              23 m: camera with a thermostat
                                                              (250mA camera + 500mA thermostat;TT-12E)
Power supply voltage: 12V
Nominal video loss: 0.5 dB (at f=5 MHz)

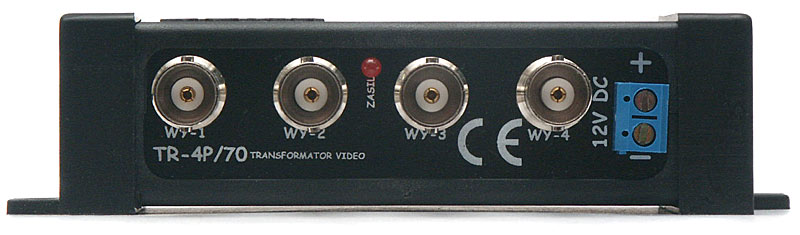

Type of connectors: 4 x BNC sockets

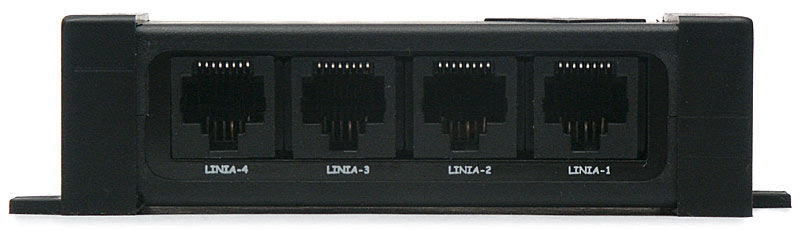

Type of twisted cable connectors: 4 x RJ-45 sockets (8 pins, 4 pairs)
Impedance of coaxial cable output: 75 ohm
Impedance of the twisted cable output: 100 ohm
Weight: 98 g
Dimensions: 117x64x30 mm
