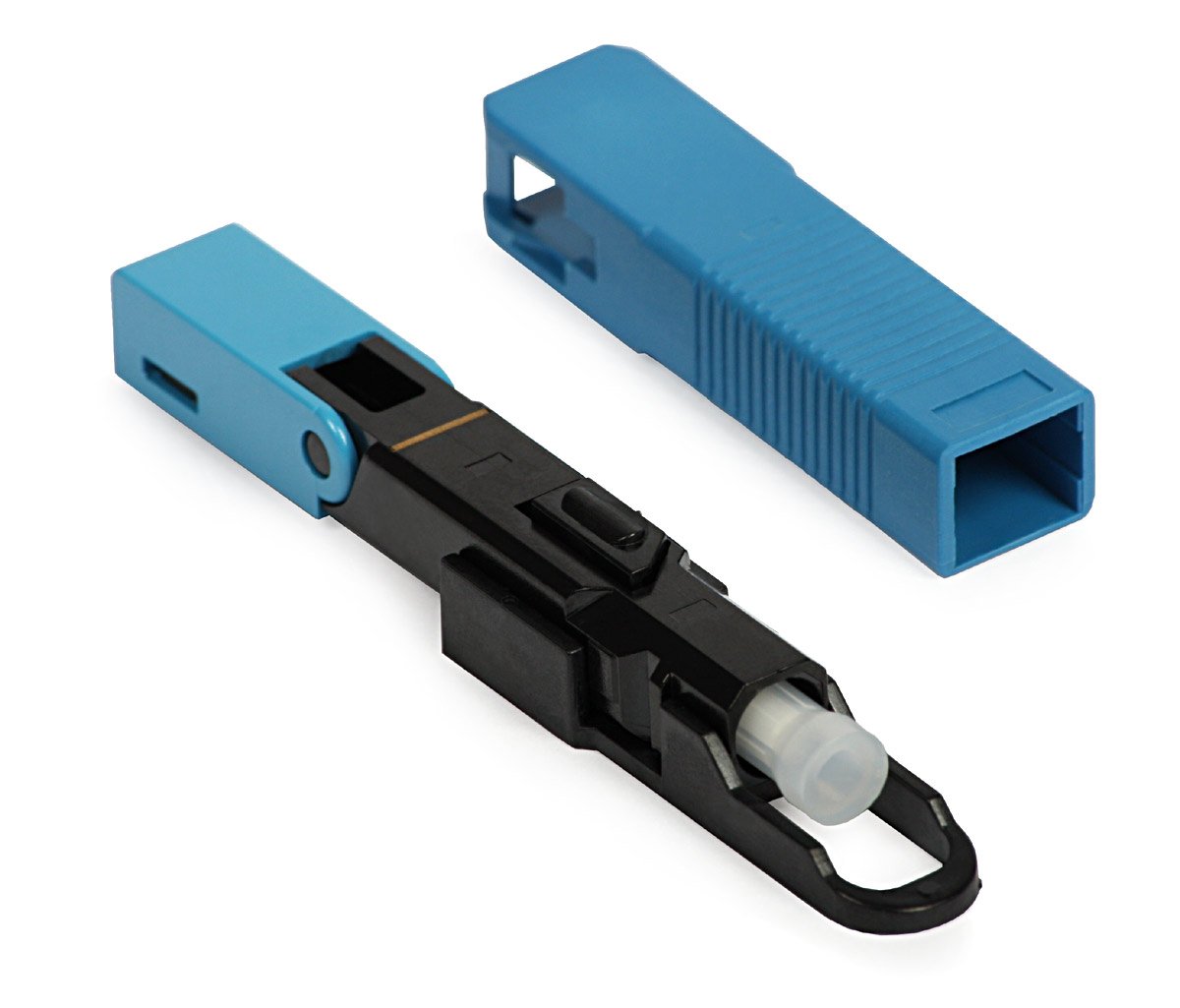

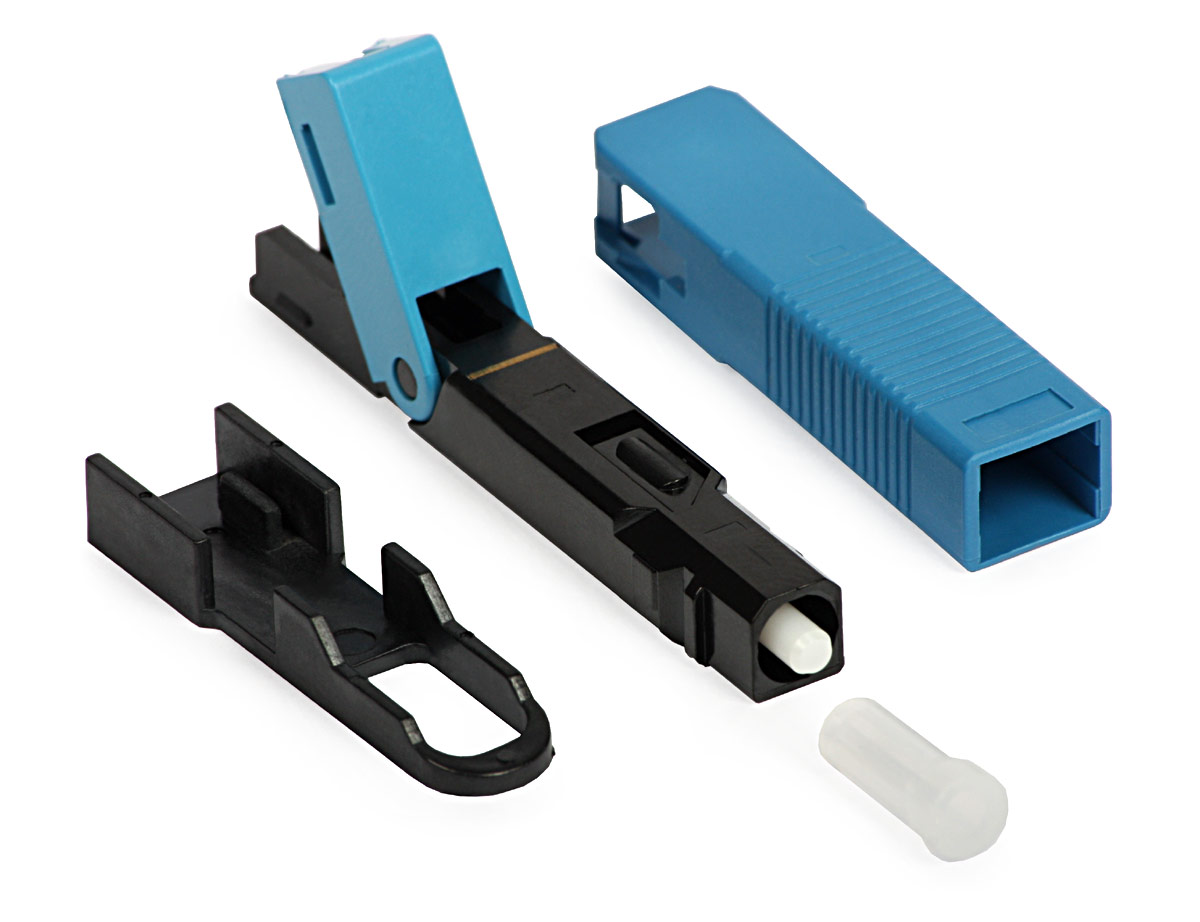

SC Quick Assembly Connector: ULTIMODE FAST-02SC

Charakteristické znaky:

   SC rychle-spojka pro kabely s průměrem 3 mm
   SC / UPC konektor pro single-mode vlákna
   běžná doba instalace: asi 30 sekund
   nízká ztráta: 0.25 dB

ULTIMODE FAST-02SC je rychlý SC / UPC konektor určený pro montáž na konec single-mode konektoru bez časově náročného lepení a leštění. Tento postup nevyžaduje žádné "sterilní" podmínky, protože koncová plocha zabudované části byla slepená a vyčištěná výrobcem. Nízké ztráty ve výši 0.25 dB je dosaženo díky pokročilému umístění vloženého konce vlákna ve tvaru "V". Optický gel, který je v tomto konektoru použit, snižuje účinky nepřesných řezů a případných rozdílů mezi koncovými plochami vláken.
ULTIMODE rychlospojky ukončují optické kabely do průměru 3 mm, zajišťují slušnou kvalitu bez použití drahých speciálních nástrojů a speciálních podmínek na údržbu.
Rychle-spojky jsou vhodné pro ukončení optických linek namísto tradičních lepených konektorů, např.. používané v distribuci a rozvaděčích v budovách.
Nástroje potřebné pro ukončení optických kabelů:

   Stripper ULTIMODE ST-195 L5561 - určen pro ULTIMODE rychlé konektory, což umožňuje rychlé a přesné měření délky pláště pro jeho odstranění;
   ===IPA čistící prostředek L5915 a bezprašné ubrousky Kim-Wipes L5913 - nezbytné příslušenství pro čištění vláken;
   Nádoba na odpad z vláken L5918 ;===
   Precizní řezačka pro optická vlákna F1-6000 L5801 - na řezání vláken o průměru pláště 125 um a 250/900 um.

Stripper ULTIMODE ST-195 určený pro ULTIMODE fast konektory.
Umožňuje rychlé a přesné měření délky plášťapre jeho odstranění.


Specifications:
Name ULTIMODE FAST-02SC
Code L5711
Fiber type
single-mode
Fiber diameter (core)
125 µm
Cable diameter
up to 3 mm
IL 0.25 dB (1310 and 1550 nm)
RL < -40 dB
Reuse max 5 times
Operating temperature
- 40...75 oC
