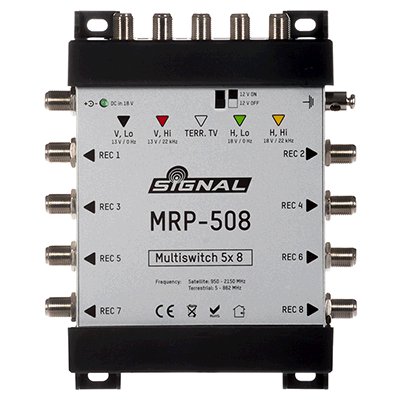

Signal Multiswitch MRP-508 (5/8, pasivní TV)

Multipřepínač 5/8 , integrovaný zdroj, pasivní TV vstup. Multiswitch je určen pro distribuci DVB-T a jedné satelitní pozic (4 polarizace) pro 8 účastníků.

Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0 (“Position 0,1”, v menu přijímače značeno jako DiSEqC 1,2 nebo A,B) nebo analogovými příkazy (“Tone Burst 0,1”). Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno, 150 mA max.

Multipřepínač umožňuje na vstup připojit velmi vysokou vstupní úroveň signálu - 105 dBµV. Výstupní úroveň dosahuje 100 dBµV. Protože je vybaven pasivním vstupem DVB-T, je útlum z tohoto vstupu 17 dB.

Zkrat na vstupu indikuje multiswitch blikáním "napájecí diody".

Name			MRP-508
Code			R68508
Inputs			4xSAT 1xFM/DVB-T
Outputs			8
Frequency range [MHz]			Terr: 5-862 Sat: 950-2150
Attenuation [dB]	FM/DVB-T		14±1.5
	SAT		3
Return loss [dB]	FM/DVB-T		8
	SAT		10
Isolation [dB]	Between H/V		25
	Between inputs		30
	Between outputs	FM/DVB-T	22
		SAT	28
Maximum input level [dBµV]			105
Maximum output level [dBµV]			100
Power supply for pre/amplifier [V/mA]			12/60 max
Power supply unit			IN: 90-264 VAC OUT:18VDC/1A
Operating temperature range [oC]			-20...+50
Dimensions [mm]			146×120×42
