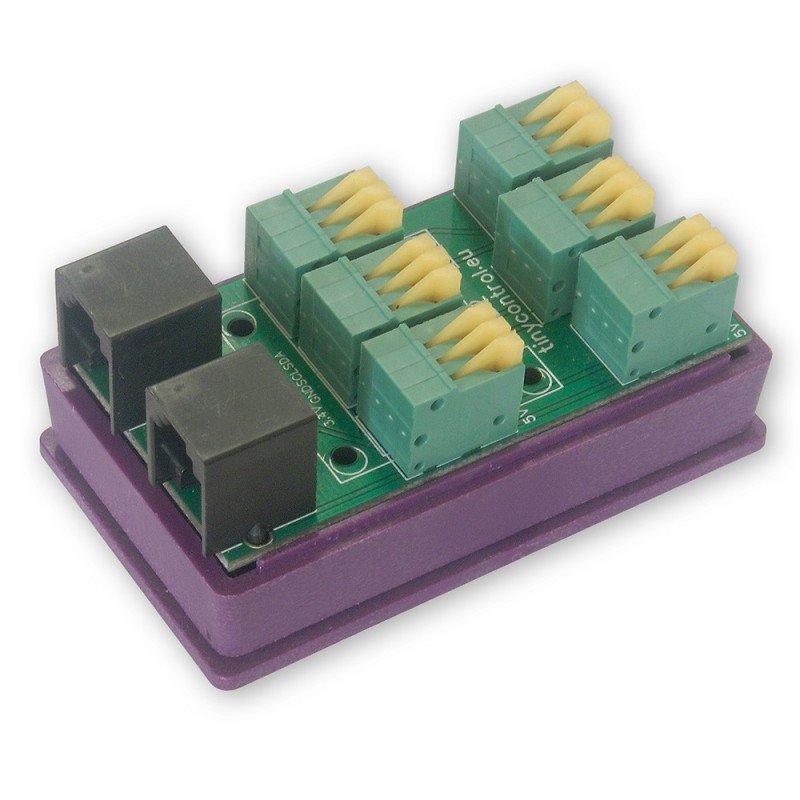

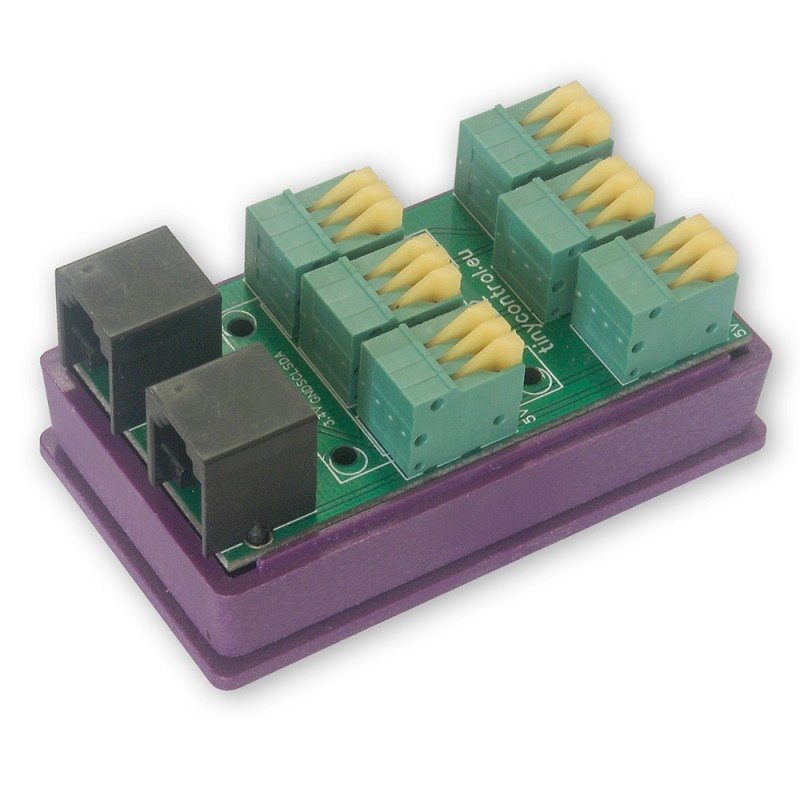

tB2 - rozšiřující deska s 1-Wire, I2C, pro LAN Controller v3.5

Základní rozšiřující deska tB2:
- Rozdělovač I2C: 2x RJ12, 1xI2C JST micro 1,25 mm;
- 1vodičový rozbočovač; 2x RJ12, 1vodičová x6 svorkovnice
Deska má pružinové svorky pro pohodlné připojení senzorů DS18B20 (průřez kabelu do 0,5 mm2) a mikrokonektor JST 1,25 mm pro sběrnici I2C, např. pro připojení senzoru BME280.

Komunikace s řadičem Lan probíhá prostřednictvím sběrnice I2C nebo 1-Wire. Za tímto účelem je třeba desku připojit ke konektoru INP6 na řídicí jednotce Lan pomocí 6žilového kabelu s konektorem RJ12 (dodává se) s použitím jedné ze zásuvek, druhou zásuvku lze použít k připojení dalšího senzoru 1-Wire nebo I2C. Na desce je označení pro připojení senzorů DS18B20 ke sběrnici 1-Wire.

Součástí balení je 6žilový kabel (20 cm dlouhý) s konektory RJ12.

Popis konfigurace snímačů naleznete v příručce Lan Controller.

Základní vlastnosti:

6 vstupů 1-Wire.
Napájení ze sběrnice I2C 3,3 V.
Rozměry: 66 x 36 x 18 mm.
Montáž na lištu DIN.
