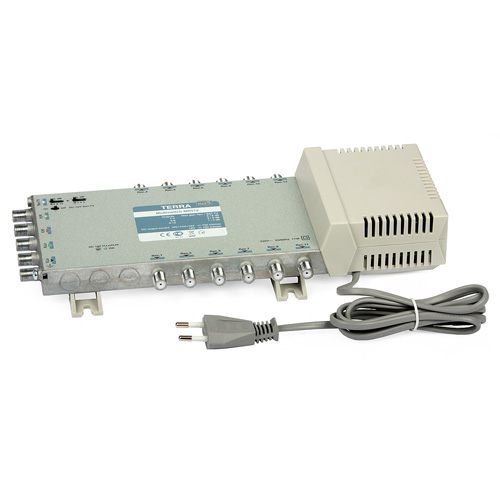

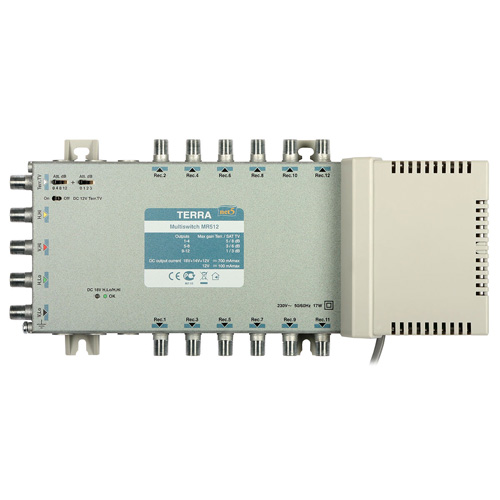

Terra MR-512 - Multiswitch 5/12

Multipřepínač TERRA 5/12 obsahuje 5 vstupů (pro 1x LNB Quattro a 1x TV vstup) a 12 výstupů (SAT+TV). Multiswitch je určen pro distribuci pozemních a jedné satelitní pozice (4 polarizace) pro 12 účastníků. Multiswitche firmy TERRA se vyznačují vysokou spolehlivostí, stabilitou a řadou funkcí, které májí jen tyto multiswitch přepínače.

Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0 (“Position 0,1”, v menu přijímače značeno jako DiSEqC 1,2 nebo A,B) nebo analogovými příkazy (“Tone Burst 0,1”). Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno, 150 mA max. Nepoužívané vstupy multiswitche je nutno zakrýt zakončovacím rezistorem.

Charakteristické vlastnosti:

• radiální topologie
• vestavěná korekce útlumů kabelů
• skupiny výstupů s různou výstupní úrovní
• izolace mezi výstupy větší než 25dB
• volitelné napájení předzesilovače na TV vstupu (0/12V) s možností zesílení na multiswitchi
• vestavěný zdroj napájení
• LNB napájen přes H linky
• zesílení SAT: nastavitelné až 10 dB
• zesílení TER: nastavitelné až 20 dB

Významným pokrokem multiswitch přepínačů řady MSR je diversifikace úrovně signálů v různých výstupech. To dovoluje kompenzovat rozdíly v útlumech různých délek kabelů, které mají být použity v instalaci. Lze získat podobné úrovně ve všech výstupech. Nejvzdálenější výstupy jsou připojeny k nejvyšší úrovni, atd. Navíc, multiswitche vyrovnávají kabelové charakteristiky (poskytují vyšší úroveň pro vyšší frekvence).
