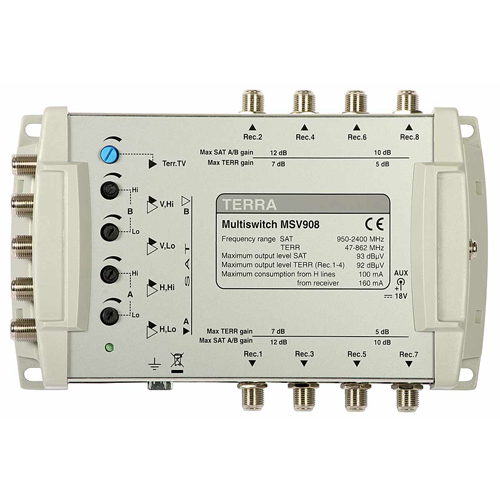

Terra MV-908L - Multiswitch 9/8 classA bez zdroje

Multipřepínač TERRA 9/8 obsahuje 9 vstupů (pro 1x LNB Quattro a 1x TV vstup) a 8 výstupy (SAT+TV). Multiswitch je určen pro distribuci pozemních a dvou satelitních pozic (4 polarizace) pro 8 účastníky. Multiswitche firmy TERRA se vyznačují vysokou spolehlivostí, stabilitou a řadou funkcí, které májí jen tyto multiswitch přepínače. Multiswitche nemají integrovaný zdroj, je třeba jej dokoupit. Systémy založené na těchto multiswitch přepínačích lze napájet z centrálních míst !

Charakteristické vlastnosti:

• radiální topologie
• vestavěná korekce útlumů kabelů
• skupiny výstupů s různou výstupní úrovní
• izolace mezi výstupy větší než 25dB, prakticky větší než 35dB
• volitelné napájení předzesilovače na TV vstupu (0/12V) s možností zesílení na multiswitchi
• vestavěný zdroj napájení
• LNB napájen přes H linky
• zesílení SAT: nastavitelné až 10 dB
• zesílení TER: nastavitelné až 20 dB
• maximální délka distribučního spoje (výstup - přijímač) : 80 m

Významným pokrokem multiswitch přepínačů řady MSV je diversifikace úrovně signálů v různých výstupech. To dovoluje kompenzovat rozdíly v útlumech různých délek kabelů, které mají být použity v instalaci. Lze získat podobné úrovně ve všech výstupech. Nejvzdálenější výstupy jsou připojeny k nejvyšší úrovni, atd. Navíc, multiswitche vyrovnávají kabelové charakteristiky (poskytují vyšší úroveň pro vyšší frekvence).

Multiswitch přepínač je napájen od +12VDC do +18VDC. To je možné prostřednictvím "H" polarity od zesilovače TERRA SA-901. Rovněž mohou být použity lokálí zdroje TERRA 18V/800mA - kód R71465.
