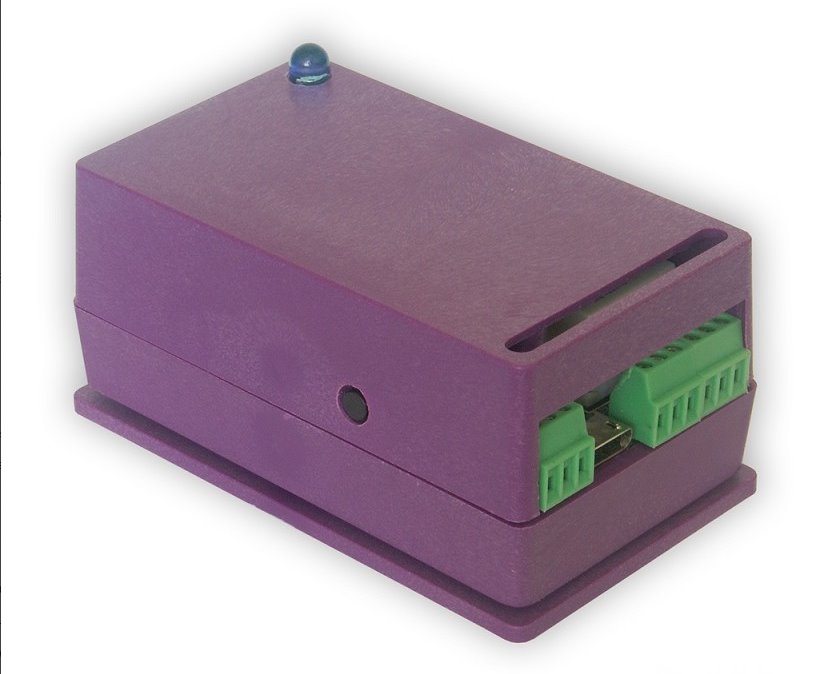

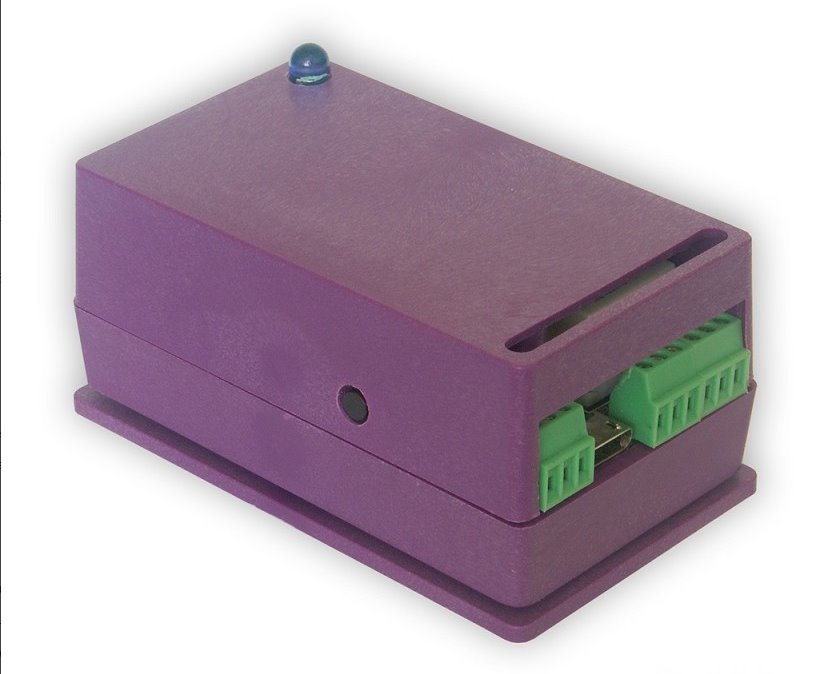

TinyESP – WIFI CONTROLLER

Zařízení naprogramováno - není potřeba nahrávat firmware!

TinyESP je univerzální Wi-Fi kontrolér  s opensource systémem EasyESP. Zařízení po jednoduché konfiguraci lze snadno spravovat pomocí webových stránek.  ”, který je namontován na desce

Vlatnosti:

• microUSB napájecí vstup (5 V) nebo Li-Polymer baterie (s funkcí nabíjení)

• 1x relé se svorkami (NO, C, NC)

• 1Wire sběrnice pro snímače teploty (DS18B20)

• analogový vstup pro měření napětí nebo baterií až do 5 V

• univerzální logický nebo pulzní vstup

• sběrnice I2C pro různé senzory na 2 konektorech: 1,25 mm (podpora Tiny BME280) nebo 2,0 mm

• tlačítko pro probuzení displeje

• obnovení nastavení na výchozí nebo během nahrávání firmwaru pomocí konzole

• sériový port UART (napětí 3,3 V) - pro nahrání firmwaru (pokud není firmware) nebo pro sériové senzory jako CO2

• 2,0 mm terminál pro vlastní použití (2 GPIO sdílené s bzučákem a IRLED)

• konektor 2,54 mm pro OLED 0,96" displej (volitelný)

• bzučák pro generování zvuku, lze použít jako akustické upozornění

• IRDA - přenos IRLED k odesílání příkazů do různých domácích spotřebičů. Systém EasyESP má bohaté funkce pro spolupráci s různými službami, jako je Domoticz nebo OpenHAB. Tento systém podporuje protokol MQTT (mqtt.ats.pl je možné nastavit také) a umožňuje ovládání jinými zařízeními tinyESP. Lze také realizovat jednoduchou automatickou funkci spouštěnou odečtením senzoru (regulací na úrovni regulátoru). Umožňuje upgradovat na jiné verze firmwaru EasyESP s novou podporou senzorů jako testovacího / vývojového firmwaru. Upgrade je možný na webové stránce zařízení na kartě Nástroje / Aktualizace firmwaru. Správný soubor by měl být pro 4 MB flash a modul ESP8266.

Aktuální firmware :

https://github.com/letscontrolit/ESPEasy

https://github.com/letscontrolit/ESPEasy/releases

Použití:

měření prostředí (teplota, vlhkost, PM, CO2, osvětlení)

měření napětí 0-5 V

logické oznámení 0 - 1 (proti zemi )

cyklické odesílání dat na vlastní server (Domoticz, OpenHAB nebo jiné) nebo do cloudu jako mqtt.ats.pl

ovládání zařízení pomocí relé: brány, topení nebo IR dioda: TV, klimatizace.

bzučák nebo relé zapnuté příkazem http z jiného síťového zařízení, jako je Lan Controller

jednoduchá automatická funkce spouštěná senzorem

zasílání oznámení mailem

oznámení bzučákem

zobrazení aktuálních dat senzoru na disp
