Topná sada 50 W (ohřívač)

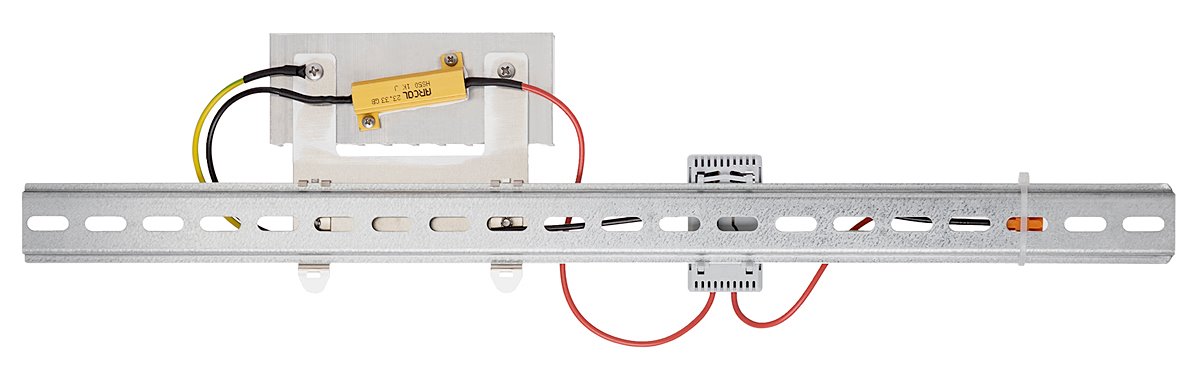

Sada pro ohřev skříní je konvekční radiátorové topení určené pro ohřev kabelových, silových, telekomunikačních a jiných skříní v průmyslových aplikacích. Konstrukce zařízení zahrnuje, upevnění na lištu DIN TS-35:



• mechanický most KTO-011
• skříňka/svorky a propojovací vodiče
• hřející prvek v podobě výkonového rezistoru, který je pro zajištění správného odvodu tepla namontován na hliníkovém chladiči s vhodnou velikostí umožňující požadovanou úroveň odvodu tepla

Topné těleso je zapínáno mechanickým termostatem, který odpojí napájení, jakmile je uvnitř vyhřívané skříně dosažena požadovaná/obsluhou nastavená teplota. Výkon topného tělesa je 50 W, přičemž teplota topného tělesa (v ustáleném stavu) nepřesahuje 200 °C. Topné těleso, použité materiály a roztoky umožňují dlouhodobý provoz ohřívače bez poškození. Použitý termostat udržuje požadovanou teplotu a zajišťuje vhodné podmínky prostředí/teploty pro zařízení instalované ve skříni.

Protože je zařízení navrženo tak, aby rozvádělo teplo ve skříni volnou konvekcí, mělo by být instalováno vodorovně (žebra chladiče kolmo k podlaze). Zařízení by mělo být namontováno ve spodní části skříně, přičemž je třeba dbát na minimální vzdálenost (3 cm) od kabelů a zařízení. Chladič - který je výměníkem tepla s okolím - by neměl být shora stíněn.
