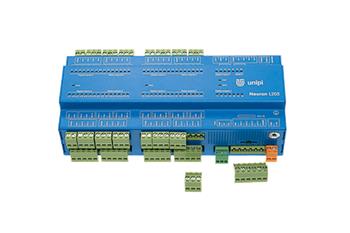

Unipi Neuron L203 (RPi4 4GB)

Programovatelný logický kontrolér (PLC) a převodník Unipi Neuron L203 je určený pro automatizaci, ovládání, regulaci a monitoring. L203 je vybaven vysokým počtem digitálních a reléových vstupů a výstupů doplněných analogovým vstupem a výstupem a také sériovým rozhraním RS485. Díky celkovému počtu 70 vstupů a výstupů jednotka nabízí vůbec nejvíc vstupů a výstupů ze všech modelů Neuron. Disponuje také rozhraním 1-Wire pro připojení digitálních čidel teploty a vlhkosti.

Základní vlastnosti

Raspberry Pi 4 Model B (čtyřjádrový 1,5 GHz procesor), volitelná kapacita RAM (2/4/8 GB), 2× USB 2.0, 2× USB 3.0, 1× 1Gbit Ethernet, Wi-Fi, Bluetooth.
Raspberry Pi 3 Model B+ (čtyřjádrový 1,4 GHz procesor), 1 GB RAM, 4× USB 2.0, 1× 300Mbps Ethernet, Wi-Fi, Bluetooth.


Popis vstupů a výstupů

Digitální vstupy (DI) jsou určeny pro vyčítání stavů dvoustavových zařízení jako jsou různé digitální senzory, spínače a tlačítka, pohybové senzory apod. Všechny digitální vstupy jsou zároveň i čítačové.

Digitální výstupy (DO) jsou navrženy pro spínání dvoustavových zařízení pomocí stejnosměrného proudu jako např. zámky, externí relé, stykače apod. Díky funkci pulzně-šířkové modulace (PWM) lze DO využít i pro analogové ovládání.

Reléové výstupy (RO) slouží ke spínání zařízení s vyšším proudovým odběrem a pro spínání zařízení napájených střídavým proudem jako jsou např. bojlery, čerpadla či výkonnější externí relé a stykače.

Analogový vstup (AI) je vhodný pro vyčítání hodnot z analogových senzorů (tlakoměry, tenzometry atd.) skrze měření napětí nebo proudu.

Analogový výstup (AO) umožňuje pomocí stejnosměrného napětí či proudu ovládat a regulovat zařízení jako např. trojcestné ventily, elektromotory, frekvenční měniče, tepelné výměníky apod.

Výpočetní modul

Jednotka může disponovat výpočetním modulem využívajícím integrovaný počítač Raspberry Pi 3 Model B+ se čtyřjádrovým procesorem o taktu 1,4 GHz a 1 GB RAM, nebo Raspberry Pi 4 Model B se čtyřjádrovým procesorem o taktu 1,5 GHz a operační pamětí s volitelnou kapacitou (2, 4 nebo 8 GB). Díky tomu disponuje kontrolér vysokým výpočetním výkonem umožňujícím širokou škálu nasazení. Jako paměťové úložiště jednotky Neuron využívají microSD paměťové karty.

Komunikační rozhraní

Jednotky Neuron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.

Součástí výbavy je i 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určená zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 100 metrů.

Standardní výbavou všech modelů řady Neuron je Ethernetový port pro síťovou komunikaci.

Softwarové možnosti

Díky softwarové otevřenosti jednotek Unipi má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními. Pro přehled kompatibilního software navštivte Přehled ostatního software.

Hlavní podporovanou platformou užívanou pro jednotky Unipi je řídící systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojové prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie.

Vedle komerčních platforem lze využít i některou z řady open-source platforem, případně využít některého z dostupých API EVOK (Websocket, REST, …), Modbus TCP nebo SysFS a implementovat vlastní logiku v jakémkoli programovacím jazyce. Pro přehled dostupného software navštivte tento odkaz.

Obsah balení

• řídící jednotka
• odnímatelné šroubové svorky
• držák na DIN lištu (35 mm)
• 2× šroub pro montáž držáku na jednotku
• 1&ti
