Unipi Patron S117

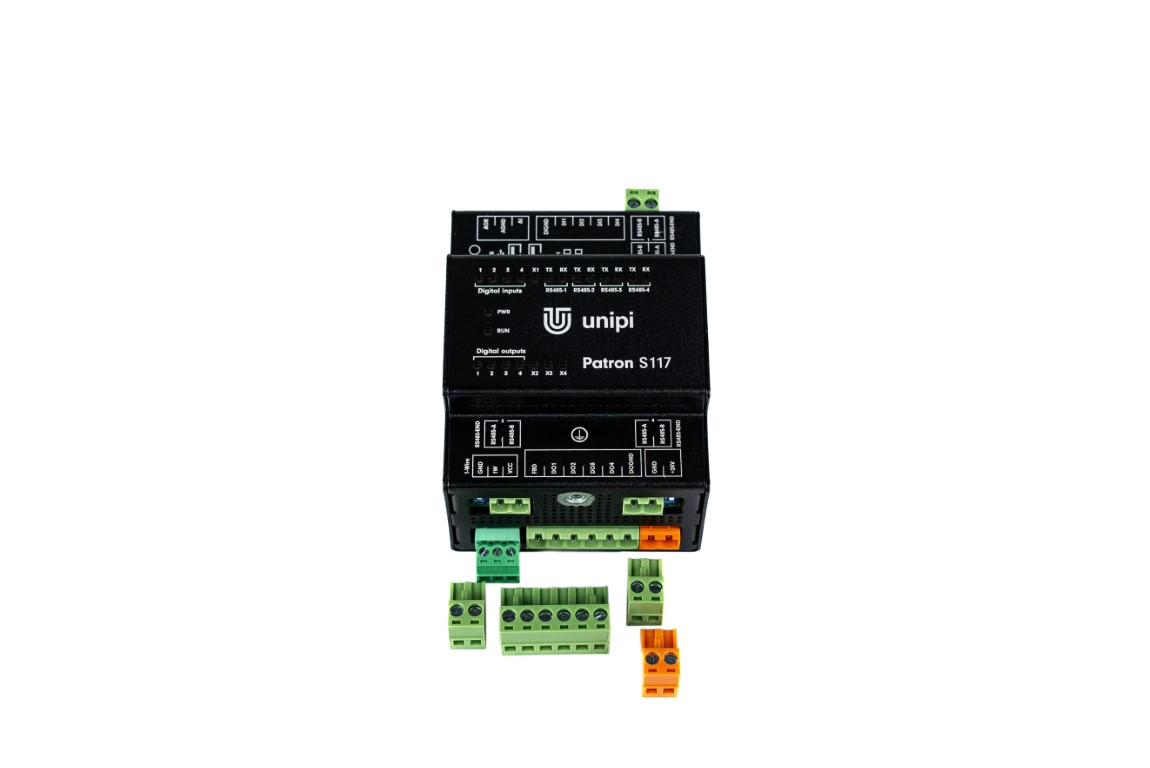

Programovatelný logický kontrolér (PLC) a převodník Unipi Patron S117 je navržen pro automatizaci, ovládání, regulaci a monitoring. Kompaktní model S117 nabízí univerzální kombinaci vstupů a výstupů vhodnou pro jednoduché instalace, která zahrnuje digitální a analogové I/O. Speciální vlastností modelu je čtveřice sériových linek RS485, díky kterým je jednotka vhodná pro integraci rozsáhlých sériových sběrnic a jako koncentrátor různých sériových protokolů. Výbavu doplňuje rozhraní 1-Wire pro připojení digitálních čidel teploty a vlhkosti. Ke všem kontrolérům Patron je poskytována prodloužená tříletá záruka.

Základní vlastnosti

Popis vstupů a výstupů

Digitální vstupy (DI) jsou určeny pro vyčítání stavů dvoustavových zařízení jako jsou různé digitální senzory, spínače a tlačítka, pohybové senzory apod. Všechny digitální vstupy jsou zároveň i čítačové.

Digitální výstupy (DO) jsou navrženy pro spínání dvoustavových zařízení pomocí stejnosměrného proudu jako např. zámky, externí relé, stykače apod. Díky funkci pulzně-šířkové modulace (PWM) lze DO využít i pro analogové ovládání.

Analogový vstup (AI) je vhodný pro vyčítání hodnot z analogových senzorů (tlakoměry, tenzometry atd.) skrze měření napětí nebo proudu.

Analogový výstup (AO) umožňuje pomocí stejnosměrného napětí či proudu ovládat a regulovat zařízení jako např. trojcestné ventily, elektromotory, frekvenční měniče, tepelné výměníky apod.

Výpočetní modul

Řídicí jednotky Patron jsou založeny na platformě NXP i.MX 8M Mini se čtyřjádrovým ARM procesorem Cortex-A53 o maximálním taktu 1,8 GHz a 1GB LPDDR4 operační pamětí (RAM). Díky tomu jednotky Patron představují nejvýkonnější kompaktní PLC na trhu. Interní 8GB eMMC paměť pak nabízí vyšší spolehlivost než u systémů využívajících microSD paměťové karty.

Komunikační rozhraní

Jednotky Patron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.

Vybrané modely disponují i sériovou linkou RS232. Toto rozhraní se v automatizaci nejčastější používá pro komunikaci s komunikačními převodníky, uzavřenými technologiemi či zobrazovacími zařízeními (např. HMI panely).

Součástí standardní výbavy je 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určená zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 200 metrů.

Všechny modely řady Patron jsou rovněž vybaveny 100Mbit Ethernetovým portem pro síťovou komunikaci.

Softwarové možnosti

Díky softwarové otevřenosti jednotek Patron má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními. Pro přehled softwarových možností navštivte tento odkaz.

Hlavní podporovanou platformou používanou pro jednotky Unipi je řídicí systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojové prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie. U jednotek Patron je Mervis dodáván již předinstalovaný.

Vedle komerčních platforem lze využít i některou z řady open-source platforem, případně využít některého z dostupných API zajištěných službou EVOK (Websocket, REST, …), Modbus TCP nebo SysFS a implementovat vlastní logiku v jakémkoli programovacím jazyce. Pro více informací navštivte tento odkaz.
