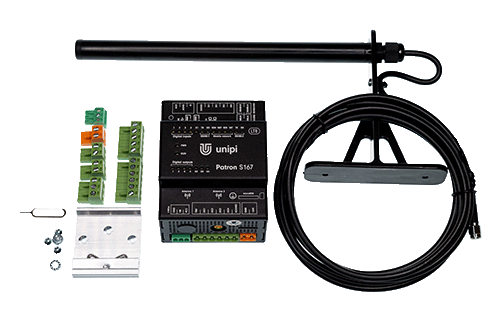

Unipi Patron S167-LTE

Programovatelný logický kontrolér (PLC) a převodník Unipi Patron S167 je navržen pro automatizaci, ovládání, regulaci a monitoring. Kompaktní model S167 nabízí univerzální kombinaci vstupů a výstupů vhodnou pro jednoduché instalace, která zahrnuje digitální a analogové I/O. Speciální vlastností modelu S167 je funkce LTE pro připojení k vysokorychlostnímu bezdrátovému internetu včetně posílání a odesílání SMS. Vedle toho je jednotka vybavena i dvojicí sériových linek RS485 pro připojení rozšiřujících modulů a převodníků. Výbavu doplňuje rozhraní 1-Wire pro připojení digitálních čidel teploty a vlhkosti. Ke všem kontrolérům Patron je poskytována prodloužená tříletá záruka.

Základní vlastnosti

Popis vstupů a výstupů

Digitální vstupy (DI) jsou určeny pro vyčítání stavů dvoustavových zařízení jako jsou různé digitální senzory, spínače a tlačítka, pohybové senzory apod. Všechny digitální vstupy jsou zároveň i čítačové.

Digitální výstupy (DO) jsou navrženy pro spínání dvoustavových zařízení pomocí stejnosměrného proudu jako např. zámky, externí relé, stykače apod. Díky funkci pulzně-šířkové modulace (PWM) lze DO využít i pro analogové ovládání.

Analogový vstup (AI) je vhodný pro vyčítání hodnot z analogových senzorů (tlakoměry, tenzometry atd.) skrze měření napětí nebo proudu.

Analogový výstup (AO) umožňuje pomocí stejnosměrného napětí či proudu ovládat a regulovat zařízení jako např. trojcestné ventily, elektromotory, frekvenční měniče, tepelné výměníky apod.

Výpočetní modul

Řídicí jednotky Patron jsou založeny na platformě NXP i.MX 8M Mini se čtyřjádrovým ARM procesorem Cortex-A53 o maximálním taktu 1,8 GHz a 1GB LPDDR4 operační pamětí (RAM). Díky tomu jednotky Patron představují nejvýkonnější kompaktní PLC na trhu. Interní 8GB eMMC paměť pak nabízí vyšší spolehlivost než u systémů využívajících microSD paměťové karty.

Speciální vlastnosti

Kontrolér je vybaven LTE modemem a slotem pro microSIM kartu pro možnost komunikace přes bezdrátovou LTE síť.

Modem umožňuje kontroléru plnit roli primárního či sekundárního přístupového bodu k internetu pro vzdálenou správu technologií či síťový přenos dat, a také k odesílání a přijímání SMS zpráv. V případě využití jako primárního připojení funguje jednotka jako přístupový bod v lokacích bez pevného připojení k internetu. Sekundární připojení je pak užitečné jako záložní spojení v případě výpadku primárního Ethernetového spojení u technologií, které jsou závislé na stabilním spojení mezi samotnou technologií a dohledovým centrem. V případě výpadku Ethernetu se kontrolér automaticky přepne do LTE módu a vytvoří tak přemostění.

Upozornění: Slot pro SIM kartu na jednotce je určen pro standardní microSIM (tloušťka 0,76 mm) kartu. Karty standardu nanoSIM (tloušťka 0,67 mm) nejsou podporovány.

Komunikační rozhraní

Jednotky Patron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry,
