    Unipi Patron S207

    Unipi Patron S207

    Novinka

    Výrobce
    Kód
    1003045
    Part No.
    2020022
    Dostupnost
    Dostupnost na pobočkách
    Vaše cena bez DPH
    11 562 Kč
    DPH
    21%
    Vaše cena s DPH
    13 990 Kč
    Záruka
    3 Roky
    Objednat

      Podrobnosti o produktu

      Programovatelný logický kontrolér (PLC) a převodník Unipi Patron S207 je navržen pro automatizaci, ovládání, regulaci a monitoring. Model S207 je vybaven kombinací digitálních vstupů a reléových výstupů při zachování kompaktních rozměrů. Díky tomu je jednotka vhodná pro širokou škálu nasazení v menších instalacích zahrnujících monitoring, vyčítání údajů z dvoustavových čidel a spínání externích zařízení pomocí relé. Vedle toho je jednotka vybavena sériovou linkou RS485 pro připojení rozšiřujících modulů a převodníků. Výbavu doplňuje rozhraní 1-Wire pro připojení digitálních čidel teploty a vlhkosti. Ke všem kontrolérům Patron je poskytována prodloužená tříletá záruka.

      Základní vlastnosti

      Digitální vstupy 8 Ostatní vlastnosti
      Čtyřjádrový procesor i.MX 8M Mini
      (Arm© Cortex©-A53, max 1,8 GHz)
      1 GB RAM, 8 GB eMMC interní paměť
      2× USB 2.0
      100Mbit Ethernet
      Hliníkové šasi (IP20)
      Reléové výstupy 8
      Rozhraní RS485 1
      Sběrnice 1-Wire 1
      Ethernet 1

      Popis vstupů a výstupů

      Digitální vstupy (DI) jsou určeny pro vyčítání stavů dvoustavových zařízení jako jsou různé digitální senzory, spínače a tlačítka, pohybové senzory apod. Všechny digitální vstupy jsou zároveň i čítačové.

      Reléové výstupy (RO) slouží ke spínání zařízení s vyšším proudovým odběrem a pro spínání zařízení napájených střídavým proudem jako jsou např. bojlery, čerpadla či výkonnější externí relé a stykače.

      Výpočetní modul

      Řídicí jednotky Patron jsou založeny na platformě NXP i.MX 8M Mini se čtyřjádrovým ARM procesorem Cortex-A53 o maximálním taktu 1,8 GHz a 1GB LPDDR4 operační pamětí (RAM). Díky tomu jednotky Patron představují nejvýkonnější kompaktní PLC na trhu. Interní 8GB eMMC paměť pak nabízí vyšší spolehlivost než u systémů využívajících microSD paměťové karty.

      Komunikační rozhraní

      Jednotky Patron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.

      Vybrané modely disponují i sériovou linkou RS232. Toto rozhraní se v automatizaci nejčastější používá pro komunikaci s komunikačními převodníky, uzavřenými technologiemi či zobrazovacími zařízeními (např. HMI panely).

      Součástí standardní výbavy je 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určená zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 200 metrů.

      Všechny modely řady Patron jsou rovněž vybaveny 100Mbit Ethernetovým portem pro síťovou komunikaci.

      Softwarové možnosti

      Díky softwarové otevřenosti jednotek Patron má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními. Pro přehled softwarových možností navštivte tento odkaz.

      Hlavní podporovanou platformou používanou pro jednotky Unipi je řídicí systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojové prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie. U jednotek Patron je Mervis dodáván již předinstalovaný.

      Vedle komerčních platforem lze využít i některou z řady open-source platforem, případně využít některého z dostupných API zajištěných službou EVOK (Websocket, REST, …), Modbus TCP nebo SysFS a implementovat vlastní logiku v jakémkoli programovacím jazyce. Pro více informací navštivte tento odkaz.

      Další vlastnosti

      Veškerý vývoj a výroba PLC Patron probíhá na území České republiky. Komponenty řídicí jednotky jsou umístěny v odolném hliníkovém šasi (krytí IP20). Jednotka je určena pro montáž na standardní DIN lištu (35 mm), držák i montážní šrouby jsou součástí balení.

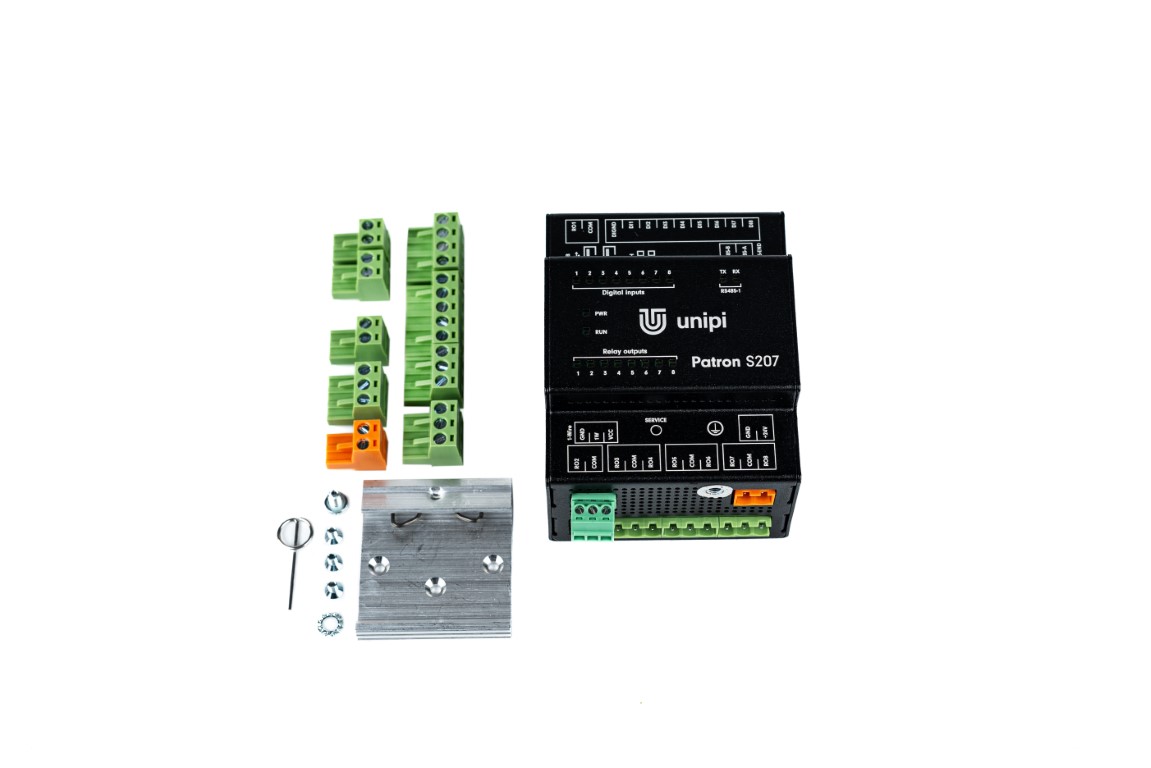

      Obsah balení

      • řídicí jednotka s předinstalovaným systémem Mervis (lze manuálně přeinstalovat)
      • odnímatelné šroubové svorky
      • držák na DIN lištu (35 mm)
      • 2× šroub pro montáž držáku na jednotku
      • 1× šroub s vějířovou podložkou pro uzemnění
      • instruktážní leták
      • žádanka o doživotní licenci Mervis
