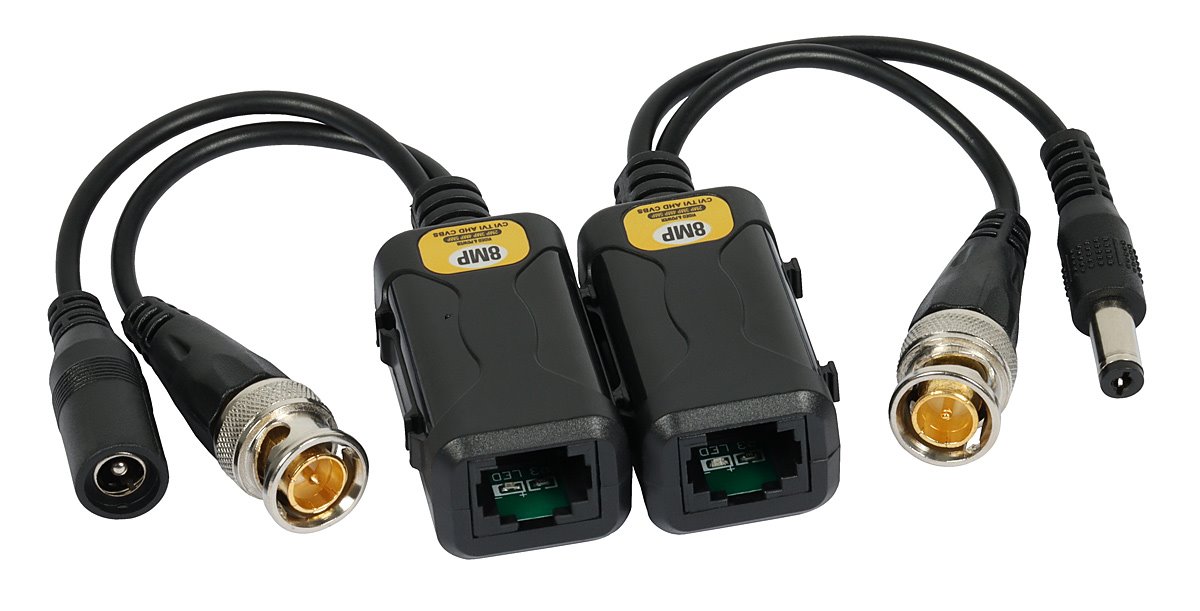

Video transformátor Etrix 1VAP s konektorem BNC a přípojkou napájení na kabelu

Set je navržen pro přenos videa a napájení z jednoho zdroje pomocí kabelu s kroucenou dvojlinkou. Každá ze dvou jednotek je vybavena zásuvkou RJ-45, BNC konektorem a napájecím konektorem 2.1/5.5.


The baluns match the impedance of coaxial video output/input (75 ohm) to the impedance of the balanced line (100 ohm), ensuring proper video transmission via cat. 5 twisted pair cable from many types of cameras:

• PAL (CVBS) up to 400 m
• HD-TVI, AHD up to 200 m (720p) or 150m (1080p)
• HD-CVI up to 200m

CMRR u video transformátorů. Anglický výraz pro videotransformátor "balun" je zkratkou pro "Balance-Unbalance" (symetrický - asymetrický) a označuje zařízení, které umožňuje změnu přenosového média z koaxiálního kabelu na kroucenou dvojlinku a naopak. Největší výhodou přenosu po symetrickém kabelu je nižší cena kabelu a jeho odolnost proti rušení. Vzhledem k tomu, že se signál přenáší po dvou vodičích se stejnou impedancí, je rušení přidávané do obou vodičů stejné. Lze je proto mnohem snáze odstranit než z koaxiálního kabelu.

Základní vlastností videotransformátoru je odolnost proti rušení, která spočívá v redukci signálu společného pro oba vodiče a ponechání diferenčního signálu. Je určena parametrem CMRR (Common Mode Rejection Ratio). Je to poměr chybového signálu na nesymetrickém výstupu k hodnotě rušení na symetrickém vstupu. Lze jej měřit například přivedením rušivého (společného) signálu V_.z. s velkou amplitudou, když jsou vodiče symetrického kabelu zkratovány (čímž je zajištěna nulová amplituda rozdílového signálu). Za ideálních podmínek by na nesymetrickém výstupu transformátoru mělo být 0 V, zatímco reálně naměřená hodnota V_.b. by měla být dosazena do vzorce:

CMRR = 20*LOG(V_.b./V_.z.)

Parametr CMRR pro video transformátory Etrix (pro signály 15 kHz až 6 MHz) je 60 dB. To znamená, že tlumí běžný signál (rušení) 1000 krát.
