Vysílač systému CAM8h-AHD (Tx)

Vysílač bezdrátového systému CAM8h-AHD (Tx)!!!

CAM8h-AHD je nová řada bezdrátových systémů v technologii analog HD. Systém je určen pro bezdrátový, analogový přenos obrazu a zvuku v profesionálních CCTV systémech, všude tam, kde je potřeba vysoce kvalitní a stabilní připojení video technologie s vysokým rozlišením AHD. Podporuje analogové kamery HD standardu:

• AHD-M (1,3 Mpx / 960p, 720p),
• AHD-L (1 Mpx / 960h),
• PAL (576p),
• CVBS.

Charakteristika:

• stabilní, vysoce kvalitní přenos obrazu ve standardním AHD-M, AHD-L, CVBS, PAL,
• podporovaná rozlišení: 720p, 960p, 960H, PAL / NTSC,
• celkem 16 kanálů, z toho 4 kanály navrženy pro práci v EU,
• evropské operační pásmo (EU) 5725 - 5875 MHz u některých dalších zemích 5350-5875 MHz,
• integrované směrové antény, velký zisk, který poskytuje vysoce stabilní práce,
• není-li optická viditelnost mohou být přenosy signálu rozšířeny,
• přenos v reálném čase bez zpoždění,
• snadná instalace a zcela bezúdržbové,
• venkovní kryt s integrovanými směrovými anténami.

Bezdrátově přenáší obraz AHD z kamery 1,3Mpx a menší na vzdálenost 600 m. Systém CAM8h-AHD společně s obrazem CVBS / PAL a 960h vysílá audio (zvukový) signál.





Práce na 16 kanálech rádiových

CAM8h-AHD je ideálním řešením při navrhování instalace analogového sledování videa ve vysokém rozlišení. Díky použití 4 (Evropské unie), nebo až 16 nezávislých video kanálů a vysokou kvalitu přenášeného obrazu systému představuje kompletní řešení.

Dva nezávislé výstupy signálu AHD

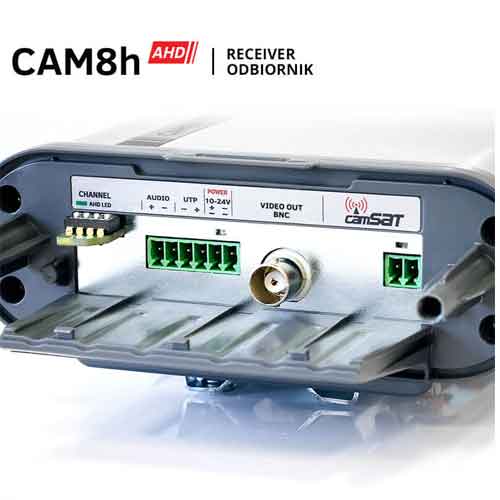

Přijímač má dva nezávislé video výstupy:

• BNC 75 ohm
• UTP 100 ohm

Každý výstup může být použit jako nezávislý zdroj obrazu.

Vysoká kvalita přenosu
Přenos je chráněn proti přepětí a mají filtr proti rušení, který zajišťuje vynikající kvalitu signálu.

Pohodlné ovládání
Vestavěná LED dioda indikuje typ přenášeného signálu (AHD nebo PAL) a správnost rádiového přenosu.

Napájení z kamer
Bezdrátový systém může také napájet AC 24V AC např. přímo z kamery AHD PTZ.

Podpora AHD, CVI, TVI
Bezdrátový systém CAM8h Multi-AHD také spolupracuje s kamerami TVI a CVI přepnutými na režim analogový.

Přikladové aplikace CAM8h-AHD
Na malém sídlišti vznikl kamerový systém, který využívá kamery AHD. Monitorovací středisko bylo vytvořeno v nejvyšší budově v oblasti 1. Byli nainstalovány 3 přijímače, které shromažďují signál ze tří vysílačů umístěných po celém okolí.

Vysoké stromy při budově č. 2 zapříčiní nedostatečnou optickou viditelnost s přijímačem instalovaném v monitorovacím centru 1. Z tohoto důvodu instalater musí přidat další přenos 3. Vysílač z budovy 2 posílá obraz do bodu převzatého vysílání č.3. Z bodu opětného vysílání 3 obraz je přenášen do monitorovacího centra 1.

POUŽITÍ

• monitorování AHD CCTV založené na kamerách AHD-M, AHD-L, PAL, CVBS
• záznamové zařízení DVR AHD
• radioliniové video, určené pro přesné monitorování
