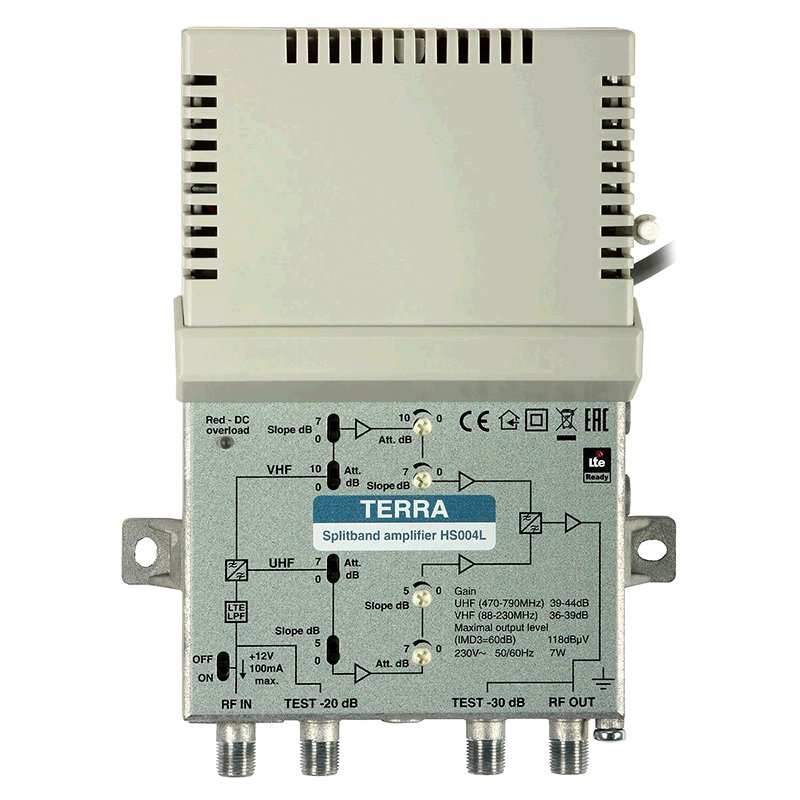

Zesilovač Terra HS-004L (LTE800, 44dB)

Terra HS-004L je televizní anténní zesilovač se ziskem až 39 dB (VHF) a 44 dB (UHF). Tato charakteristika je ideální pro sdílené anténní systémy (MATV) s několika výstupy. Zesilovač má jeden RF vstup a dvě trasy (split-band), VHF (88 - 230 MHz) a UHF (470-790 MHz) s nezávislým nastavením zesílení. Zabudovaná kompenzace útlumu kabelu (sklon) umožňuje vyrovnávání úrovně signálu v celém pásmu, zvýšením zisku pro vyšší frekvence. Litý kryt zajišťuje vysokou síťovou účinnost a zabraňuje pronikání rušivých signálů k jednotce. Zesilovač HS-004L je vybaven spínačem spojujícím napájecí napětí (12 VDC, max 100 mA) s volitelným předzesilovačem. Maximální výstupní úroveň zesilovače (121 dBKV, IMD3 = 60 dB) je dostatečná pro distribuci výstupního signálu do více než deset zásuvek.

Name		HS-004L
Code		R82032
Bands		VHF		UHF
Frequency ranges [MHz]		88...230		470...790
Gain [dB]		36...39		39...44
Gain adjustment (reduction) [dB]		0...20		0...14
Slope adjustment range [dB]		14		10
Max. output level IMD3=60 dB (DIN45004B) [dBµV]		121
Max. output level IMD3=60 dB [dBµV]		118
Return loss [dB]		> 10
Noise figure [dB]		< 6		< 6
Test output level (IN/OUT)   [dB]		-20/-30
Power supply for a preamp. [VDC/mA]		12/100
Supplying voltage; power consumption		230 VAC 50/60 Hz; 5 W
Operating temperature range [oC]		-20...+50
Dimensions [mm]		135x180x52
Weight [kg]		0.7
