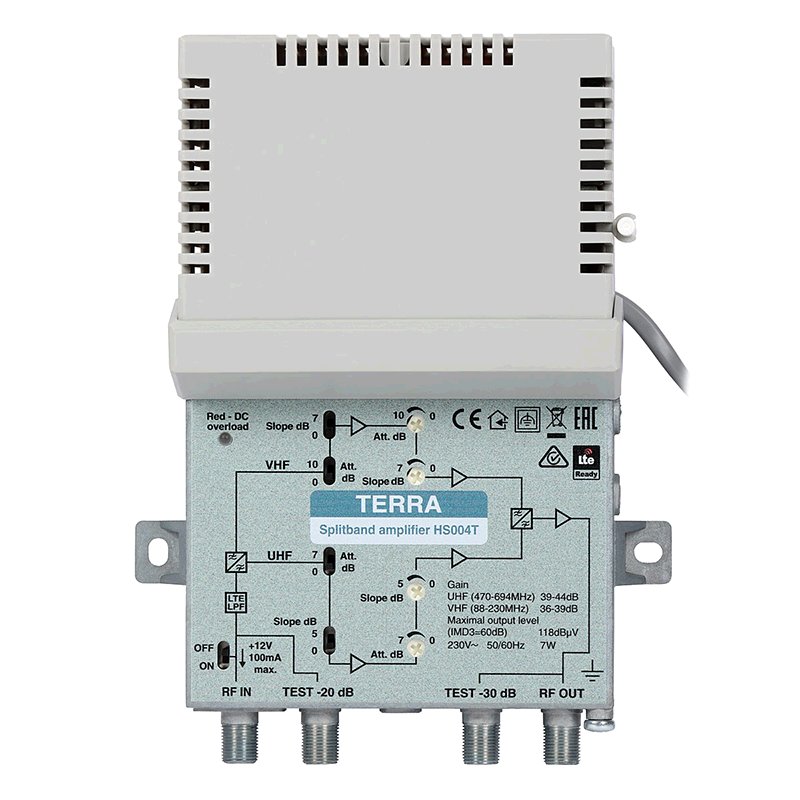

Zesilovač Terra HS-004T (LTE700, 44dB)

Terra HS-004T je televizní anténní zesilovač se ziskem až 39 dB (VHF) a 44 dB (UHF). Tato charakteristika je ideální pro sdílené anténní systémy (MATV) s několika výstupy. Zesilovač má jeden RF vstup a dvě trasy (split-band), VHF (88 - 230 MHz) a UHF (470-694 MHz) s nezávislým nastavením zesílení. Zabudovaná kompenzace útlumu kabelu (sklon) umožňuje vyrovnávání úrovně signálu v celém pásmu, zvýšením zisku pro vyšší frekvence. Litý kryt zajišťuje vysokou síťovou účinnost a zabraňuje pronikání rušivých signálů k jednotce. Zesilovač HS-004T je vybaven spínačem spojujícím napájecí napětí (12 VDC, max 100 mA) s volitelným předzesilovačem. Maximální výstupní úroveň zesilovače (121 dBKV, IMD3 = 60 dB) je dostatečná pro distribuci výstupního signálu do více než deset zásuvek.

Zesilovač je zvláště doporučen pro širokopásmové anténní systémy, kde by mělo být zesílení UHF pásma omezeno na 694 MHz kvůli LTE službám. Zesilovač je vybaven vestavěným LTE filtrem omezujícím nežádoucí signály nad 700 MHz (700-862 MHz), které jsou vyhrazeny pro LTE internet.

Product code			R81004
Product type			FM/TV House Amplifier
Model			HS004T
Brand			TERRA
Type			FM TV
Applications			indoor
RF frequency range		MHz	88-230 470-694
Inputs/Outputs	Inputs		1
	Outputs		1
Gain specifications
Input	Range	MHz	88-230 470-694
	VHF gain	dB	36...39
	UHF gain		39...44
	Gain adjustment		VHF: 0...-20
			UHF: 0...-14
	Preamplifier power supply		12 VDC/0.1 A
Correction for VHF cable attenuation pattern		dB	0...-14
Correction for UHF cable attenuation pattern			0...-10
Max. output level	IMD3=60 dB (DIN45004B)	dBµV	121
	IMD3=60 dB		118
Device specifications
Remote power supply			NO
Built-in power supply			YES
Signal connector type			F
LTE reject filter			LTE 700
Test input			- 20 dB
Test output			- 30 dB
Inner noise		dB	< 6
Return loss		dB	> 10
Power supply		V	230 (50/60 Hz)
Power consumption		W	5
Operating temperature		°C	-20...+50
Dimensions		mm	135x180x52
Weight		kg	0.72
