4-kanálový zesilovač Terra AT440 (UHF, DVB-T, AGC)

Zesilovač Terra AT440 je vysoce selektivní laditelný zesilovač pro čtyři kanály. Provádí filtraci, zesilování a ekvalizaci úrovně signálů z antény v pásmu UHF (zesilovač se automaticky přepíná do režimu analogového nebo digitálního DVB-T). Výstupní kanály / multiplexy mohou být distribuovány ve velkých systémech - v bytových domech, hotelech, veřejných budovách, atd. Jeho vysoká modulačníchybovost (MER) není nižší než 36 dB, poskytuje vynikající příjem digitálního pozemního televizního vysílání i ve velmi rozsáhlých systémech.

Každá ze čtyř nezávislých cest může zesilovat jeden multiplex DVB-T nebo analogový televizní kanál. To znamená, že modul může být použit pro čtyři digitální multiplexy DVB-T nebo dva analogové kanály. Cesty jsou vybaveny automatickou kontrolovou zisku (AGC) a ultra-selektivním SAW filtry.

Přístroj je vybaven rozhraním pro zadávání požadovaných kanálů pomocí tlačítek umístěných na předním panelu.

Automatická kontrola zisku zajišťuje:

• automatické vyrovnávání úrovně signálu - pro vstupní úrovně v rozmezí 50 - 80 dBuV (pro digitální multiplexy DVB-T) a 60-85 dBuV (pro analogové kanály) - maximum je 80 dBuV (DVB-T) a 85 dBuV (analog TV). Tato funkce eliminuje potřebu manuálního nastavení úrovní signálu při instalaci a údržbě
• automatické nastavení zesílení v případě změny parametrů vysílače

Zesilovač může napájet další moduly pomocí speciálního kabelu (12 VDC - 0,48A pro jednu jednotku, maximálně čtyři). MA400 zesilovač má možnost napájení předzesilovače (12 V DC na každé cestě, max. odběr proudu do 100 mA).

Modul může být instalován na zeď nebo lze využít speciální DIN lištu pro uchycení do 19" rackové skříně.

Kompletní řešení Terra pro systémy společné antény - systém nabízí celou řadu prvků, které lze zvolit podle aktuální potřeby a požadavků zákazníků:

• AT420 - Dvojitý kanálový zesilovač Terra AT420 (UHF, AGC)
• MT420 - Dvojitý VSB modulátor Terra MT420 (6-12, 21-69, S1-S40)
• MA400 - Širokopásmový zesilovač Terra MA400 (FM/VHF/UHF)
• Napájecí zdroj TERRA DR-60-12 (12VDC / 4,5A) - pro napájení až 8 modulů
• Kabel DC napájení (pro 4 moduly Terra AT/MT/MA)
• DIN lišta pro montáž do Racku (pro řadu AT/MT/AM) - pro uchycení až 8 modulů
• Můstek TERRA (pro řadu AT/MT/AM) - pro spojení mezi sousedními moduly

---

Vlastnosti:

• Počet cest: 4
• Frekvenční rozsah: 470 - 862 MHz (21 - 69 K)


• RF vstup


  • úroveň / impedance [DBuV/ohm]: 60 - 85 / 75 (analog), 50 - 80 / 75 (DVB-T)
  • frekvence [MHz]: 47 - 862
  • průchozí zisk [dB]: 0 + / -1.5
  • útlum odrazu [dB]: > 12


• RF výstup


  • úroveň [dBuV]: 85 (analog), 80 (DVB-T)
  • MER (digitální signál) [dB]: >36 (DVB-T)
  • nastavení úrovně [dB]: 0 až -10
  • útlum odrazu [dB]: >10


• Šumové číslo [dB]: 8
• Selektivita (PAL B/G - u analogového signálu): 40 dB při +/- 1,25 MHz z kanálu hranic -

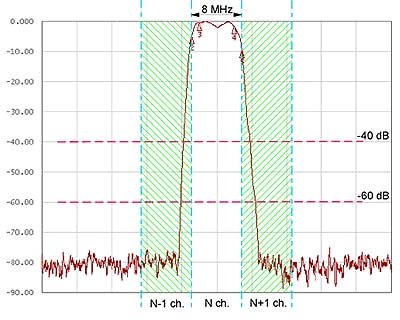

• Selektivita: 40 dB, +/- 2 MHz z kanálu hranic
• Offset [MHz]: +/- 1 (Krok 0,25)
• Rušivé signály na úrovni [dBc]: <-55
• Zisk zvlnění [dB]: +/- 1,5
• Napájení pro předzesilovače: 12 VDC / 0,1 A max
• Napájecí napětí [VDC]: 12
• Proudový odběr [A]: 0,45
• Provozní teplota [°C]: 0 až 50
• Rozměry [mm]: 198 x 107,5 x 48,5
• Hmotnost [kg]: 0,9
