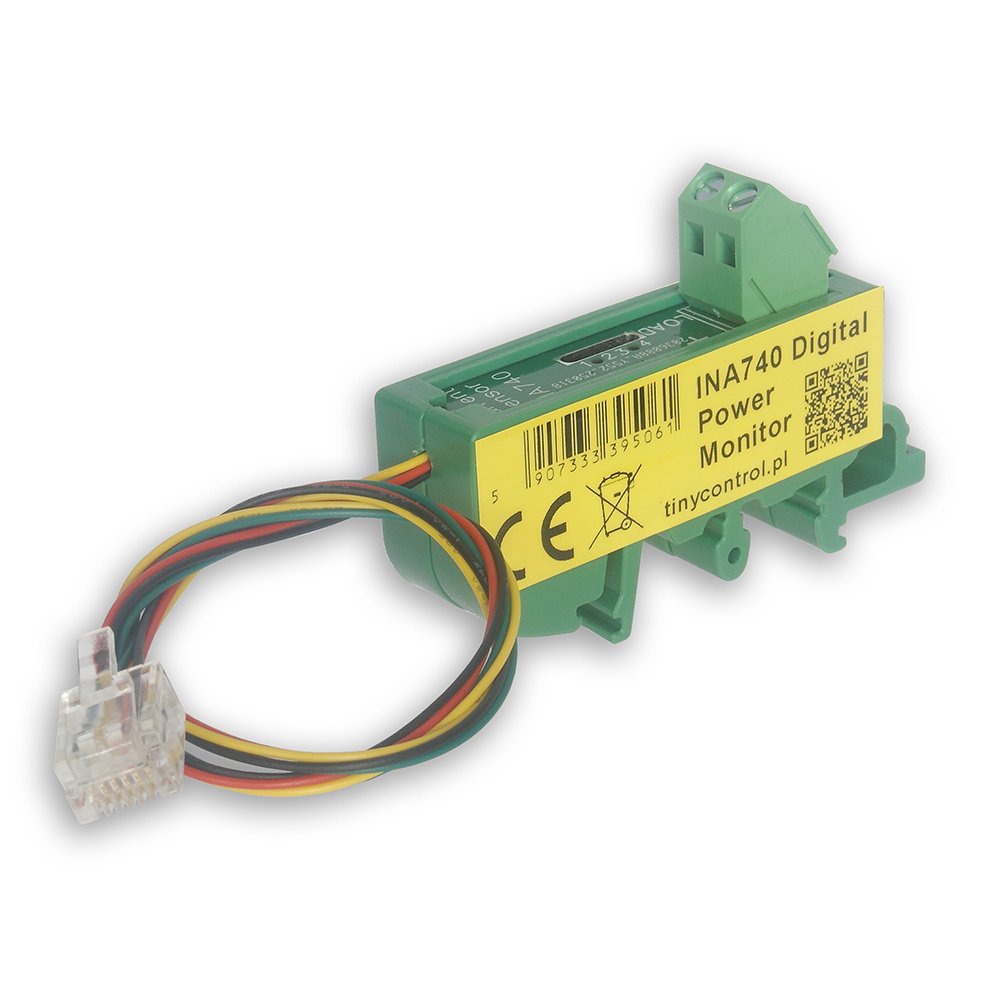

AC SENSOR verze DIN

INA740 je digitální monitor napájení na sběrnici I2C s integrovaným prvkem pro snímání proudu a 16bitovým delta-sigma ADC navrženým speciálně pro aplikace snímání proudu. Zařízení dokáže měřit proudy v plném rozsahu až do ±24 A (omezení na konektoru, omezení na čipu je 35 A) s podporou napětí ve společném režimu až do +85 V. INA740 hlásí proud, napětí na sběrnici, teplotu die, výkon, energii a akumulaci náboje. Vestavěný teplotní senzor má přesnost ±2,5 °C v rozsahu teploty spoje. Konstrukce INA740 s nízkým offsetem a driftem zesílení umožňuje použití zařízení v přesných systémech, které během integrace systému nepodléhají kalibraci na více teplot. Snímač komunikuje digitálně na sběrnici I2C a je podporován řadičem LK4.
Deska senzoru je vybavena čtyřpolohovým přepínačem, který umožňuje měnit vnitřní adresu na sběrnici I2C a spolupráci 4 senzorů současně.

Technické údaje:

       Rozsah měření proudu:      +/- (v obou směrech),
       rozsah měření napětí: 85V,
       vnitřní odpor (bočník):         800 µ?,
       offset proudu: ±62,5 mA (max.),
       přesnost monitorování výkonu: ±1,6 % (max.),
       přesnost měření energie a nabíjení: ±2,1 % při 25 °C (max.),
       přesnost teplotního čidla: ±1,5 °C při 25 °C (max.),
       rozlišení:                                       16bitové rozlišení
       napájecí napětí: 3,3 V,
       velikost proudového vodiče:                            AWG12-24,
       montáž DIN ano, 35 mm,
       rozměry: (D)63mmx(Š)16mmx(V)44mm,
       Délka kabelu sběrnice I2C: 2

Důležité:
Pro měření napětí (a samozřejmě výkonu a energie) musí být zem LK4 a zem zátěže společná! V případě izolovaného systému lze realizovat pouze měření proudu.
