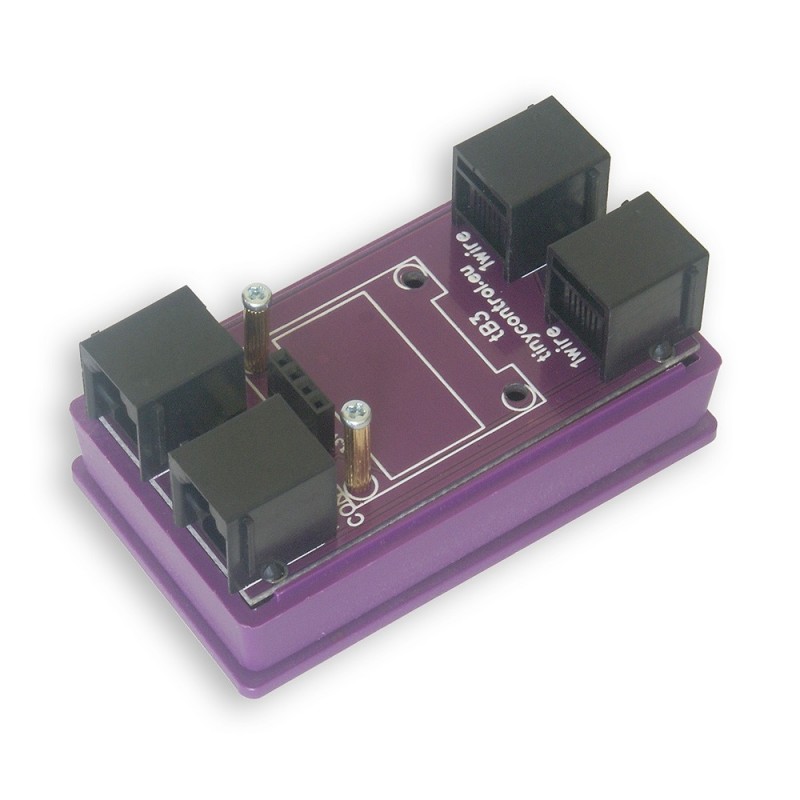

tB3 - rozšiřující deska: 1wire, I2C, OLED pro LAN Controller v3.5

Rozšiřující deska tB3 pro Lan Controller v3.5:
- RJ12 vstup z Lan Controlleru: I2C/1wire
- I2C splitter: 1x RJ12, 1x I2C JST micro 1,25 mm, OLED patice 0,96 palce.
- 1wire: 2x RJ12.
Deska má 4 zásuvky RJ12 a mikrokonektor JST 1,25 mm pro sběrnici I2C, např. pro připojení snímače BME280.

Komunikace s LAN Controllerem probíhá přes I2C nebo 1wire sběrnici. Pro tento účel by měla být levá zásuvka RJ12 připojena ke konektoru INP6 v ovladači LAN pomocí 6žilového kabelu s konektorem RJ12 (součástí balení), druhou zásuvku (na pravé straně) lze použít pro připojení dalšího I2C senzoru. , např. AM2301B. Na desce je mikrokonektor JST 1,25 mm pro sběrnici I2C, např. pro připojení snímače BME280.

Součástí jsou držáky pro modul OLED displeje a 6žilový kabel (20 cm dlouhý) s konektory RJ12.

Popis konfigurace senzorů a displeje naleznete v návodu k LAN Controlleru.

Základní vlastnosti:

• Podpora 0,96 palcového OLED displeje s rozlišením 128×64, 4 řádky, připojení přes I2C.
• 1 I2C/1wire vstup
• 2 vstupy 1 drát.
• 2 I2C vstupy
• Napájení ze sběrnice I2C 3,3V.
• Rozměry: 66 x 36 x 18 mm
• Montáž na DIN lištu.
