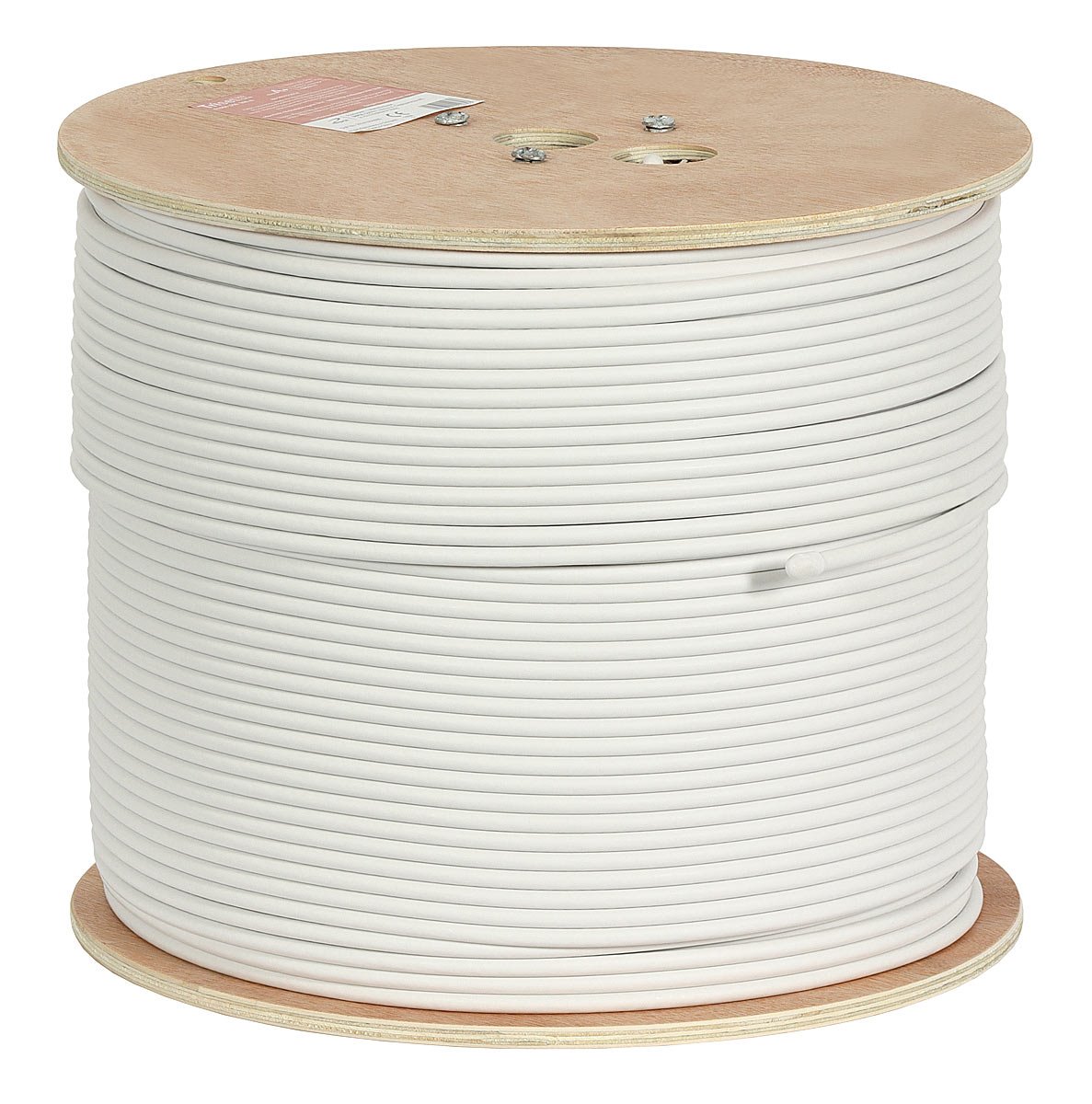

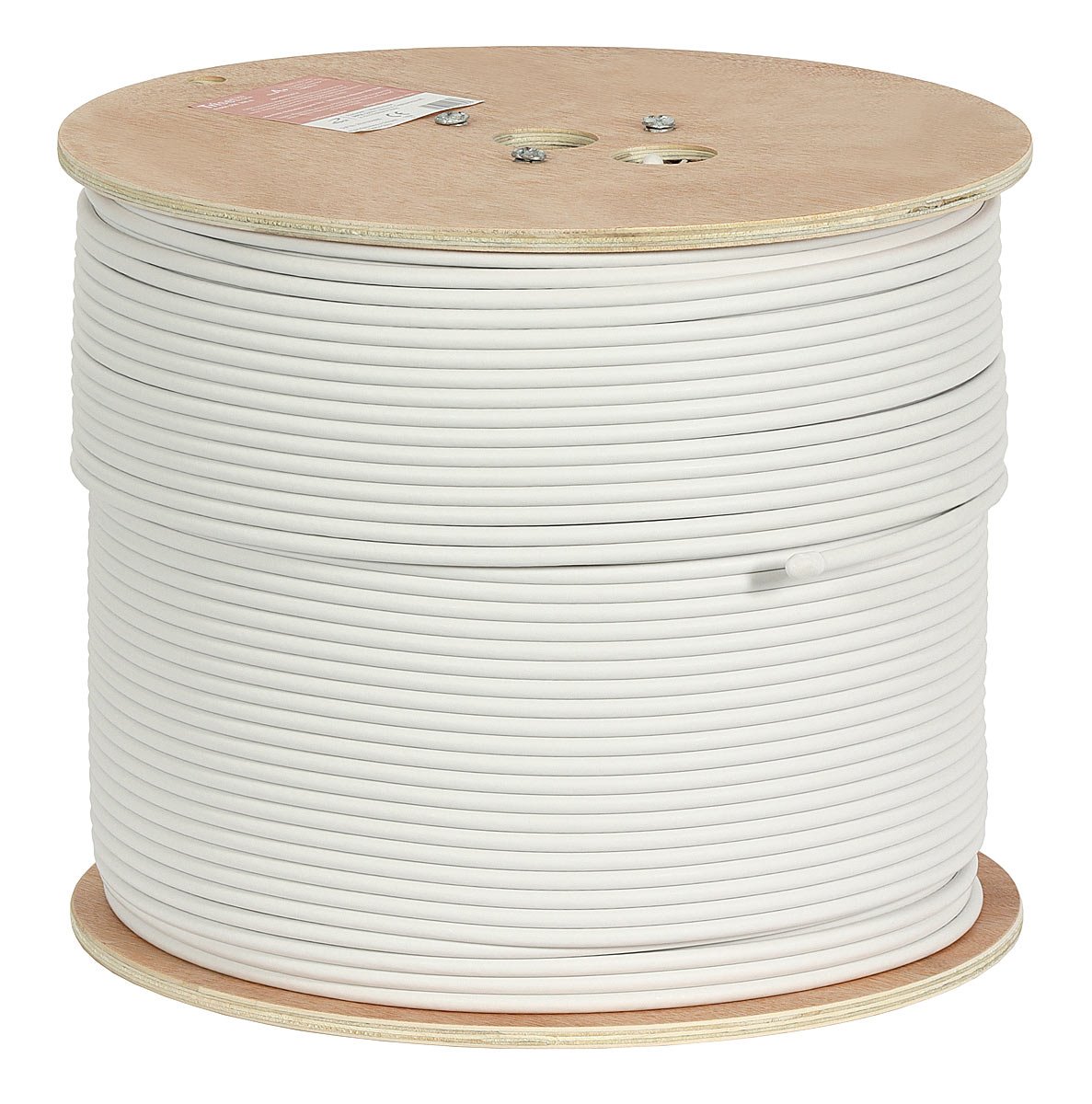

Name: Koaxiální kabel 75 Ohm TRISET 302 Dca class A+ 1,02/4,6/7,0 110 dB [500 m]
Brand: Triset
SKU: 102587
Price: 6024.83 CZK
Availability: InStock

Koaxiální kabel 75 Ohm TRISET 302 Dca class A+ 1,02/4,6/7,0 110 dB [500 m]

-4%

Výrobce

Triset

Kód

E1006_500

Dostupnost

Dostupnost na pobočkách

HLS

MOP

DIP

Vaše cena bez DPH

4 979 Kč

DPH

21%

Běžná prodejní cena s DPH

6 273 Kč

Sleva je počítána vůči nejnižší běžné prodejní ceně, za kterou byl produkt prodáván za posledních 30 dnů před zahájením slevové akce.

Vaše cena s DPH

6 025 Kč

Záruka

5 Roky

Objednat

Porovnat Nastavit hlídacího psa Tisk

Podrobnosti o produktu

	Přiblížení kabelů Tri-Shield TRISET 302 Dca.

	Pokrytí opletu (hliník) 77 %.

Vysoce kvalitní koaxiální kabel Tri-Shield TRISET 302 Dca E1006 pro individuální i kolektivní instalace. Kabel je vyroben v LSZH (LS0H) plášti - bezhalogenová+ izolace, používá se v místech, kde je potřeba vyšší bezpečnost v případě požáru (výškové a bytové domy, veřejné budovy). Lze jej úspěšně použít v instalacích digitální pozemní televize DVB-T2, rozhlasu FM/DAB a v systémech s více přepínači (pozemní televize DVB-T2 a satelitní televize DVB-S/S2).

Inner conductor made of copper wire with a diameter of 1.02 mm and a triple screen (first glued Al/PET/Al foil + 77% braiding + second Al/PET foil).

Key features:

odpovídá standardu třída A
třída hořlavosti Dca-s2, d1, a1.
splňuje požadavky vyhlášky MTBiGM.
měděné jádro 1,02 mm
kabel s třístěnnou konstrukcí
vyroben v plášti LSZH (LS0H) - bezhalogenová izolace * nízký útlum
nízký útlum
vynikající uložení
vysoká účinnost stínění - ve frekvenčním pásmu do 2 GHz splňuje požadavek třídy A.
min. 77% pokrytí opletením

The high-quality, triple-shielded coaxial cable of RG6 category has the inner conductor made of copper wire with a diameter of 1.02 mm, which ensures low loss and durability. The copper wire core does not corrode and the cable is not stiff.

The TRISET 302 Dca E1006 coaxial cable has 77% braid coverage, guaranteeing a high level of shielding and protecting the useful signal against the influence of external interference.

In the case of parallel installation of many cables and long cable sections, it is recommended to use triple-screened cables. Effective screening over long distances eliminates the likelihood of so-called cable crosstalk. It consists of inducing unwanted signals in neighboring cables. This is visible on the screen by image interference - pixelation and freezing of scenes - as is the case with a weak signal or a low-quality signal.

The optimally selected flexibility of the jacket allows for easy installation of the cable both in cable ducts and in installation boxes or mounting boxes.

The cable is manufactured under strict quality standards, with tight tolerances.

In order to secure the minimum bend radius, flush mounted installations should be done with the use of protective conduits.

The Tri-Shield TRISET 302 Dca E1006 coaxial cable meets the EN50117 standard for shielding (class A+) in the frequency band 5 - 3000 MHz.

The cable has a declaration of compliance with the RoHS directive (.pdf)
Declaration of conformity of technical parameters of Tri-Shield TRISET 302 Dca E1006 (.pdf)
Declaration of performance (.pdf)
Detailed parameters of the Tri-Shield TRISET 302 Dca E1006 cable (.pdf)

Construction Products Regulation (CPR) - koaxiální kabely a kroucená dvojlinka doporučené pro slaboproudé systémy v budovách pro více rodin.

TRISET cables are compliant with Construction Products Regulation (CPR) and EN 50575 harmonized standard that specifies reaction to fire performance requirements, test and assessment methods for cables used for the supply of electricity and for control and communication purposes, which are intended for use in construction works and subject to performance requirements on reaction to fire.

The 75 Ohm TRISET 302 Dca E1006 coaxial cable was tested by the notified body TÜV Rheinland with the number 1008 and obtained class Dca-s2, d1, a1 reaction to fire.

Characteristics of the TRISET 302 Dca cable coating

Name	Parameter	Requirements	Requeirements	Result	TRISET 302 Dca
Damage range	FS [m]	flammability class Dca	-	1.8	Dca
Heat release rate	Peak HRR [kW]		≤ 400	40
Heat release rate	Peak HRR [kW]		≤ 400	40
Total heat release	THR₁₂₀₀[MJ]		≤ 70	12
Fire growth rate	FIGRA [W/s]		≤ 1300	155
Vertical flame spread	H [mm]		≤ 425	65
Total smoke production	TSP [mm²] in time 1200 sec	smoke production for subclass s1a	≤ 50	26	s1a
Smoke production rate	Peak SPR [m²/sek]		≤ 0.25	0.08
Transmittance	T [%]		≥ 80	89
Flaming droplets	Drops [sec]	burning drops for subclass d1	no drops	brak	d1
Acidity	pH	acidity for subclass a1	4.3 ≥	5.3	a1
Conductivity	Conductivity [µS/mm]	acidity for subclass a1	≤ 2.5	0.3	a1

For more on cable fire resistance classes, read The CPR Directive - the new cable order

According to the EN50117 standard, coaxial cables are divided into classes: C, B, A, A+, A++, depending on the screening effectiveness.

Classes of screening efficiency

Class	5-30 MHz [m?/m]	30-1000 MHz [dB]	1-2 GHz [dB]	2-3 GHz [dB]
C	50	75	65	55
B	15	75	65	55
A	5	85	75	65
A+	2,5	95	85	75
A++	0,9	105	95	85

Measurement results of the most important technical parameters.

Coupling impedance in the frequency range 5-30 MHz

and shielding of the TRISET 302 Dca cable in the frequency range 30-3000 MHz

In the frequency band up to 2 GHz, meets the requirement of class A++

Insertion loss in the 5-3000 MHz range

Cable reflection loss in the frequency range 5-3000 MHz.

Smith chart showing the wave impedance of the cable.

Measurements taken at both ends of a 100 m section of cable. Deviations from the nominal value of 75?

not exceeding 1% guarantee perfect impedance matching in the entire transmission path.
