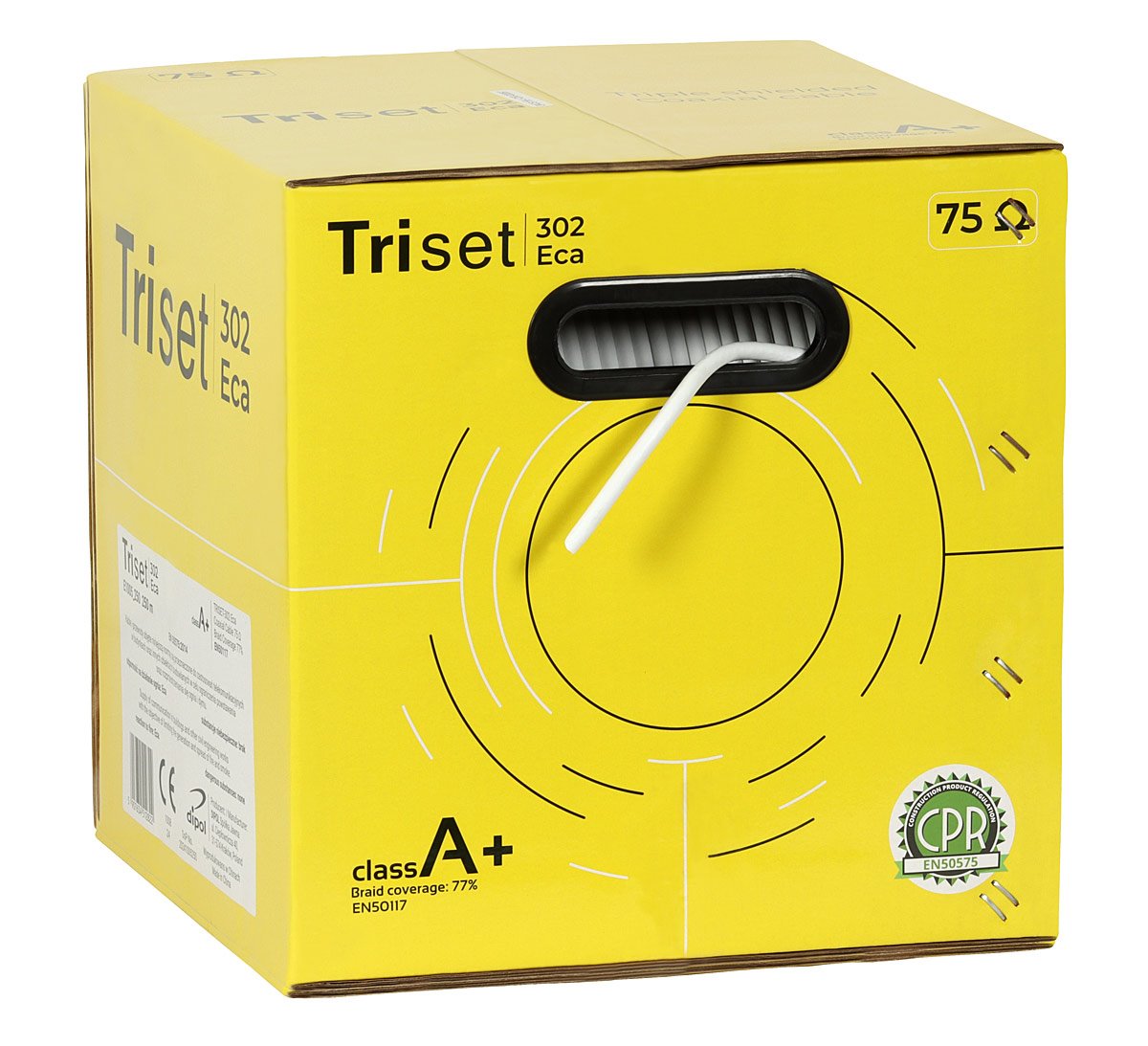

Koaxiální kabel 75 ohm TRISET 302 Eca třída A+ 1,02/4,6/7,0 110 dB [250 m],

Vysoce kvalitní koaxiální kabel Tri-Shield TRISET 302 Eca E1005 pro individuální i komunitní anténní instalace. Lze jej úspěšně použít v digitální pozemní televizi DVB-T2, rozhlasu FM/DAB a v systémech s více přepínači (pozemní televize DVB-T2 a satelitní televize DVB-S/S2).

• v souladu se standardem třída A+
• třída hořlavosti Eca.
• splňuje požadavky nařízení MTBiGM.
• měděné jádro o tloušťce 1,02 mm
• kabel s třístěnnou konstrukcí
• nízký útlum
• vynikající uložení
• vysoká účinnost stínění - /// ve frekvenčním pásmu do 2 GHz splňuje požadavek třídy A++//.
• min. 77% pokrytí opletením

Vysoce kvalitní, třikrát stíněný koaxiální kabel kategorie RG6 má vnitřní vodič vyroben z měděného drátu o průměru 1,02 mm, což zajišťuje nízkou ztrátu a trvanlivost. Měděný drát jádra nekoroduje a kabel není tuhý.


Koaxiální kabel TRISET 302 Eca E1005 má 77% pokrytí opletením, které zaručuje vysokou úroveň stínění a chrání užitečný signál před vnějším rušením.

Při paralelním vedení více kabelů a dlouhých kabelových trasách se doporučuje používat kabely s trojitým stíněním. Účinné stínění na dlouhé vzdálenosti snižuje pravděpodobnost tzv. přeslechů kabelů. Ty spočívají v indukci nežádoucích signálů v sousedních kabelech. To se na obrazovce projevuje rušením obrazu: pixelózou a zamrzáním scén jako v případě slabého nebo nekvalitního signálu..

Optimalizovaná flexibilita pláště umožňuje snadné uložení kabelu jak v kabelových kanálech, tak v instalačních krabicích nebo instalačních boxech.

Kabel byl vyroben podle přísných norem kvality s malými přípustnými odchylkami od jmenovitých parametrů.

Za účelem zajištění minimální ohybu vodiče poloměr kabelové umístěné ve stěnách by měly být umístěny v trubkách.

Koaxiální kabel Tri-Shield TRISET 302 Eca E1005 splňuje normu EN 50117 pro stínění (třída A+) ve frekvenčním pásmu 5 - 3000 MHz.

Trojstěnný koaxiální kabel TRISET 302 Eca E1005 splňuje požadavky nařízení Ministerstva dopravy, stavebnictví a námořního hospodářství o „technických podmínkách, které musí splňovat stavby a jejich umístění“ ze dne 22. listopadu 2012 pro kabeláž určenou pro instalace RTV/SAT. Nařízení MTBiGM ze dne 6. listopadu 2012 v § 192e odst. 4 stanoví následující požadavky na koaxiální kabely v teletechnických instalacích hromadných obytných budov:

Wymagania MTBiGM		Charakteristika TRISET 302 Eca E1005
Kategorie RG-6 lub wyższa		Kabel TRISET 302 Eca jest kabelem kategorie RG-6
Podwójny ekran: - folia aluminiowa - oplot o gęstości ≥ 77 %		Potrójny ekran: - folia aluminiowa AL/PET/AL - oplot 77% - folia aluminiowa AL/PET
Miedziana żyła wewnętrzna o średnicy nie mniejszej ani jeden milimetr.		Żyła miedziana nebo średnicy 1,02 mm
Klasa A	Skuteczność ekranowania 0,03...1 GHz ≥ 85 dB 1...2 GHz ≥ 75 dB 2...3 GHz ≥ 65 dB	Skuteczność ekranowania 0,03...1 GHz ≥ 105 dB 1...2 GHz ≥ 95 dB 2...3 GHz ≥ 75 dB
	Impedancja sprzężeniowa < 5 m?/m	Impedancja sprzężeniowa ≤ 2,5 m?/m

Przewód posiada deklarację zgodności z dyrektywą RoHS (.pdf)
Deklaracja zgodności parametrów technicznych Tri-Shield TRISET 302 Eca E1005 (.pdf)
Deklaracja właściwości użytkowych (.pdf)
Szczegółowe parametry kabla Tri-Shield TRISET 302 Eca E1005 (.pdf)

Kabely značky TRISET jsou v souladu s směrnicí CPR a vyhovují evropské normě EN 50575, která specifikuje požadavky na požární odolnost, zkušební metody a hodnocení kabelů jako stavebních materiálů..

Koaxiální kabel TRISET 302 Eca E1005 s impedancí 75 ohmů byl testován u notifikované osoby TÜV Rheinland s číslem 1008 a získal třídu reakce na oheň Eca.

Dobór kabla	Budynki mieszkalne do 4 kondygnacji	Budynki mieszkalne od 5 do 9 kondygnacji		Budynki mieszkalne powyżej 9 kondygnacji
		poza drogami ewakuacyjnymi	drogy ewakuacyjne	poza drogami ewakuacyjnymi	drogy ewakuacyjne
klasa palności kabla	podstawowa Eca	podstawowa Eca	trudnozapalny Dca -s2, d1, a3	trudnozapalny Dca -s2, d1, a3	niezapalny B2ca -s2, d1, a3
zalecany koncentryk	E1005 TRISET 302 Eca   E1015 TRISET 113	E1005 TRISET 302 Eca E1015 TRISET 113	E1006 TRISET 302 Dca E1016 TRISET PLUS	E1006 TRISET 302 Dca E1016 TRISET PLUS	E1007 TRISET 302 B2ca  E1020 TRISET B2CA
zalecana skrętka	E1408 NETSET U/UTP 5e Eca	E1408 NETSET U/UTP 5e Eca	E1415 NETSET U/UTP 5e Cca	E1415 NETSET U/UTP 5e Cca	E1407 NETSET U/UTP 5e B2ca
zalecany światłowód	L7102B Eca	L7102B Eca	L7103 B2ca	L7103 B2ca	L7103 B2ca

. .

Rodzaj strefy pożarowej	Budynek do 2 kondygnacji naziemnych		Budynek do 12 m lub mieszkalny do 4 kondygnacji		Budynek od 13 do 25 m lub mieszkalny od 5 do 9 kondygnacji		Budynek ponad 25 m lub mieszkalny powyżej 9 kondygnacji
	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych	poza drogami ewakuacyjnymi	na drogach ewakuacyjnych
ZL I	Eca	Eca	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3
ŽL II	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s1,d1,a3
ŽL III	Eca	Eca	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s1,d1,a3
ŽL IV	Eca	Eca	Eca	Eca	Eca	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3
ZL V	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	Dca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3	B2ca-s2,d1,a3
PM, IN	Eca	Eca	Eca	Eca	Eca	Dca-s2,d1,a3	Eca	B2ca-s2,d1,a3

///* svazek kabelů - více než jeden kabel vedený v kabelovém plášti nebo drážce//.

ZL I - budovy určené k současnému pobytu více než 50 osob, které nejsou trvale obydlené.
ZL II - budovy určené převážně pro užívání osobami s omezenou schopností pohybu a orientace (včetně jeslí, mateřských škol, nemocnic).
ZL III - veřejné budovy nezařazené do ZL I a ZL II.
ZL IV++ - jedno- a vícerodinné obytné budovy (rodinné a bytové domy)
ZL V - stavby pro hromadné bydlení, které nejsou zařazeny do ZL IV, a to především stavby určené k přechodnému pobytu, jako jsou hotely, motely, ubytovny, ++++ - stavby pro hromadné bydlení, které nejsou zařazeny do ZL IV, a to především stavby určené k přechodnému pobytu, jako jsou hotely, motely, ubytovny
PM - výrobní budovy, sklady
IN - stavby pro chov hospodářských zvířat (chov hospodářských zvířat)

.

Třída	5–30 MHz [m?/m]	30–1000 MHz [dB]	1–2 GHz [dB]	2–3 GHz [dB]
C	50	75	65	55
B	15	75	65	55
A	5	85	75	65
A+	2,5	95	85	75
A++	0,9	105	95	85
