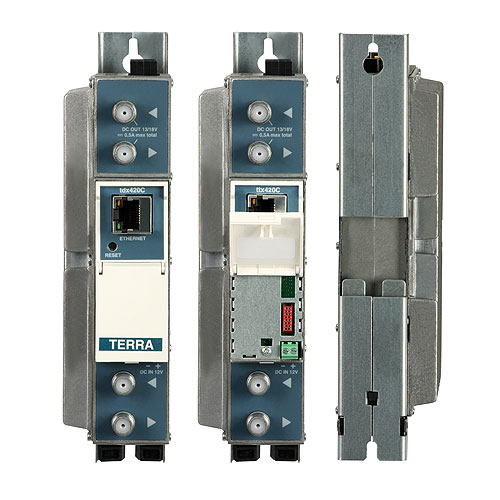

TERRA TDX-420C (2xCI) - transmodulátor DVB-S/S2 - 2xDVB-T (COFDM)

Transmodulátor xPSK/COFDM Terra TDX-420C je zařízení pro příjem DVB-S/S2 (8PSK/QPSK) signálů, výběr požadovaných kanálů a jejich konverze na COFDM signál (DVB-T) v pásmu VHF/UHF. Zařízení umožňuje příjem zakódovaných satelitních kanálů za použití příslušných dekódovacích modulů. Zařízení obsahuje 2x slot pro modul.

Jeden modul TDX-420C může přijímat dvě satelitní frekvence a převádět je do dvou sousedících DVB-T multiplexů s maximálním datovým tokem 31,66 Mbps (nemá filtraci PIDů).

V praxi to znamená, že jeden modul dokáže zprostředkovat 6 SD stanic nebo 2-3 HD stanice v jednom multiplexu (závislé na datovém toku požadovaných stanic). Jeden multiplex může obsahovat stanice z dvou transpondérů. Z pravidla by měl výsledný multiplex mít 10% volné kapacity z důvodů proměnlivých datových toků stanic.

Programování modulu je zajištěno pohodlně přes webové rozhraní modulu, není zapotřebí žádného dalšího programátoru jako u jiných výrobců.


Modul TDX-420C je určen výhradně pro volné stanice i pro zakódované stanice. V případě nutnosti dekóvání stanic je zapotřebí použití příslušeného dekódovacího modulu !

Kompletní řešení hlavní stanice TERRA pro systémy společné antény - systém nabízí celou řadu prvků, které lze zvolit podle aktuální potřeby a požadavků zákazníků. Neváhejte nás kontaktovat !


Upozornění: Transmodulátor je kompatibilní pouze s CI CAM moduly (nepodporuje CI+).

Name		TDX-420C
Code		R81619
Number of supported transponders		2
RF input	Frequency range [MHz]	950 - 2150
	Power for an LNB / Control	0/14/18 V, max 300 mA / DiSEqC 1.0, EN50607, EN50494
	Level/Impedance [dBµV / ?]	45 - 85 / 75
	Loop through gain [dB]	-1 ±1
	Standard	DVB-S	DVB-S2
	Modulation	QPSK	QPSK, 8PSK, APSK 8/16/32
	Symbol rate [Ms/s]	2...45	2...45
	FEC	1/2, 2/3, 3/4, 5/6,  7/8	QPSK: 1/2, 3/5, 2/3,  3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4,  5/6, 8/9, 9/10
	Roll-off coef. [%]	35	20, 25, 35
RF output	Frequency range [MHz]	100...858 (100 kHz step)
	Level/Impedance [dBµV / ?]	90 ±2 / 75
	Spurious level [dB]	< -60
	Loop loss [dB]	? 2.5 dB
	MER	? 38 dB (100-780 MHz), ? 35 dB (780-860 MHz)
	Modulation	QPSK, QAM16, QAM64
	Channel width [MHz]	7/8
	Guard interval	1/4, 1/8, 1/16, 1/32
	FEC	1/2, 2/3, 3/4, 5/6, 7/8
	FFT mode	2K
	Output level adj. [dB]	0...-15 (step 1)
Transport stream parameters	Max. bitrate [kb/s]	31660
	Max. number of PIDs	no filtering
	-	-
Other specs	RF loop (frequency range/loss)	47-862 MHz / ? 2.5 dB
	Ethernet port	IEE802.3 10/100 Base-T (RJ45)
	Power [V / A]	12 / 0.55
	Oper. temperature range  [oC]	0...50
	Dimensions [mm] / Weight [kg]	48.5x198x112 / 0.9
